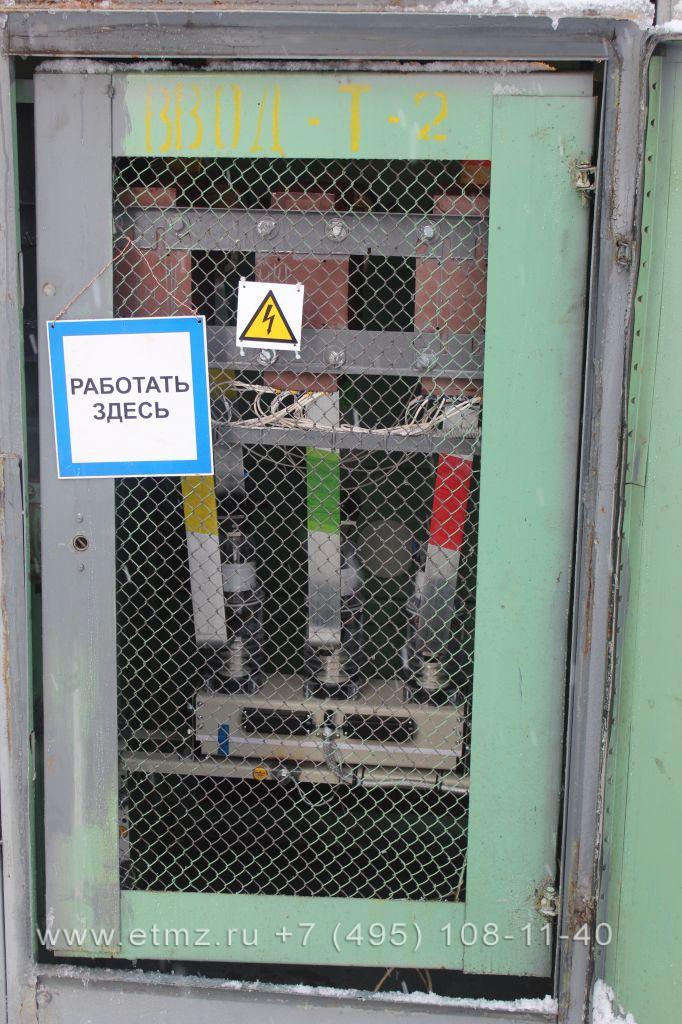

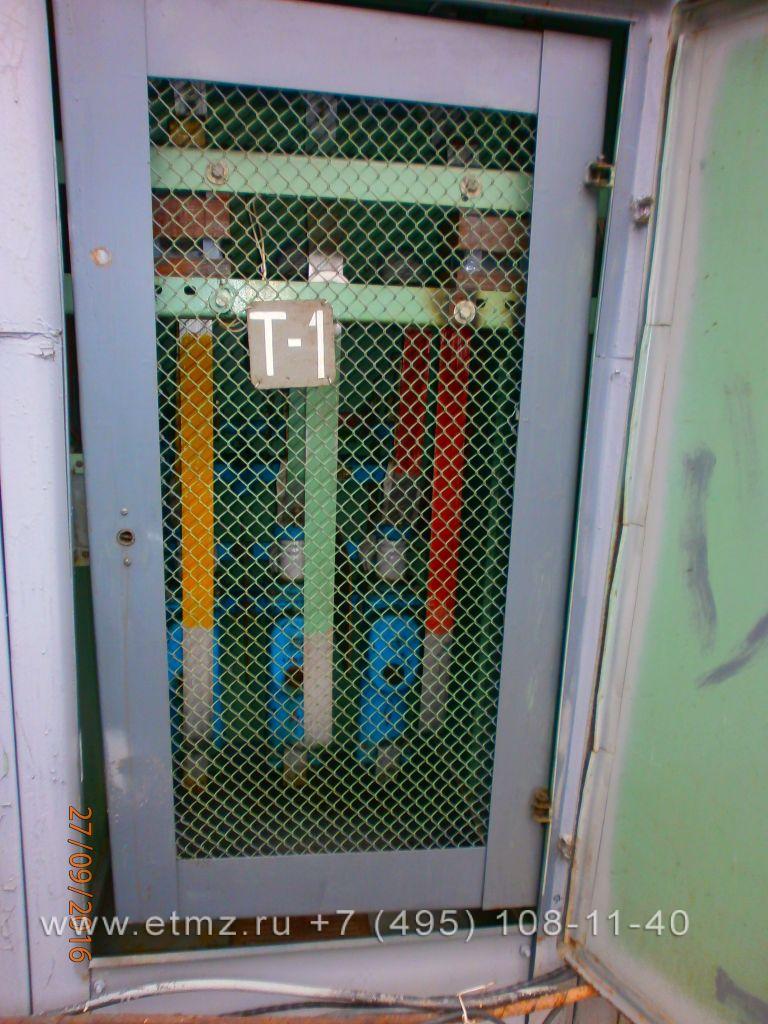

Ретрофит ячеек КРН - это частичная модернизация (ретрофиттинг) устаревших ячеек, проводимая с целью повышения их надежности, электробезопасности, а также упрощение эксплуатации и технического обслуживания, увеличения срока службы. Причиной ретрофиттинга также может стать необходимость расширения электрической сети, увеличение питающей мощности, устройство токовой защиты линий или возможности автоматического ввода резервного питания потребителей. Такое переоборудования экономически выгоднее, чем замена ячейки полностью, при этом минимизируются эксплуатационные затраты.
Благодаря разработанным комплектам адаптации нового оборудования, время, затраченное на переоборудование электрической установки и перерыв в питании потребителей, сокращается до минимально возможного значения. Все работы по переоборудованию может быть проведены в течение одной рабочей смены.
При этом не требуется изменение принципиальных схем ячейки, выполнение проектных работ и согласование принятых решений с надзорными органами. Ретрофиттинг ячеек не подразумевает значительных переделок их несущих конструкций и сварочных работ, сохраняются все функциональные возможности КРН, улучшается их пожаро- и взрывобезопасность.
Замена высоковольтных выключателей
Ретрофит ячеек КРН может включать в себя замену различного морально и физически устаревшего оборудования. Текущее техническое состояние элементов ячейки определяется в ходе ее полного обследования. В большинстве случаев в замене нуждаются используемые ранее высоковольтные коммутационные аппараты - масляные и маломасляные выключатели. Устанавливаемые вместо них современные вакуумные или элегазовые аналоги различных производителей имеют меньшие габариты, не требуют постоянного обслуживания, обладают большим коммутационным ресурсом и высоким быстродействием. Это повышает надежность функционирования ячейки и сети в целом, так как она напрямую зависят от надежности коммутационного аппарата.
Благодаря новым функциональным возможностям управления выключателем и блокировкам от неправильных оперативных переключений, улучшается электробезопасность всей электрической установки. Также предусматривается отключение выключателя от внешних защит.
Замена другого оборудования
При более полной (комплексной) модернизации оборудования ячеек КРН замене также могут подлежать:
- разъединители и их ручные приводы;
- трансформаторы напряжения и тока. Современные трансформаторы измерительных сетей имеют большую точность измерений, что позволяет проводить более качественный учет потребления электроэнергии;
- счетчик учета расхода активной и реактивной энергии;
- электрические и электромеханические элементы релейной защиты и автоматики. Новые микропроцессорные элементы (терминалы) повышают селективность защиты и ее надежность.
Такие стационарные части ячейки, как корпус шкафа, двери отсеков, шины первичных цепей, элементы сигнализации, ограничители перенапряжения, предохранители, силовые трансформаторы практически не подвержены износу и требуют замены в исключительных случаях.
