Камеры и ячейки КСО 286

Что входит в комплект поставки?

Базовая комплектация включает:

• Камеру КСО-286 со всеми составными элементами;

• Комплект шинных мостов;

• Принадлежности для монтажа устройства в соответствии с требованиями производителя.

Дополнительно к оборудованию прилагаются следующие документы:

• Руководство по эксплуатации устройства, а также основных комплектующих к нему, предусмотренных производителем;

• Электросхемы главных и вспомогательных цепей;

• Паспорт оборудования.

Технические характеристики КСО - 286

Структура условного обозначения устройства

Эксплуатационные условия

Номинальные показатели климатических параметров соответствуют ГОСТ 15150 и ГОСТ 15543.1.

При этом необходимо учитывать и соблюдать следующие особенности эксплуатации оборудования:

• Предельно допустимые показатели температуры – от -40 °С до +40°С.

• Высота над уровнем моря – не более 1000 метров.

• Допустимая влажность воздуха 75%.

•  Атмосферное давление – от 86,6 до 106,7 кПа.

•  Тип атмосферы по ГОСТ 15150 – II (промышленная).

• Устойчивость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.

Оборудование нельзя использовать во взрывоопасной среде. Она не должно содержать токопроводящих частиц, а также агрессивных веществ, которые могут привести к разрушению металлических элементов и изоляции.

Состав устройства

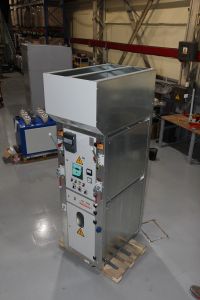

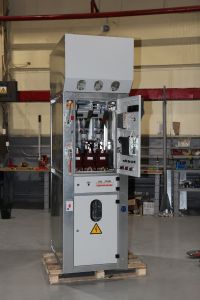

Устройство камер КСО-286

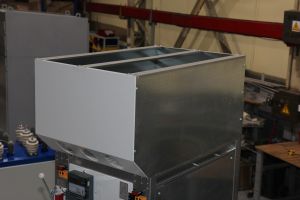

Оборудование имеет надежный каркас, выполненный из оцинкованной стали с использованием технологии заклепочных соединений. Благодаря этому значительно увеличивается прочность устройства и устойчивость к коррозийным процессам, а также улучшается внешний вид изделия.

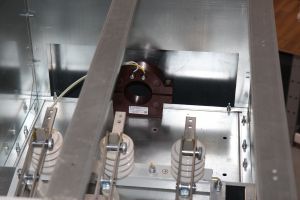

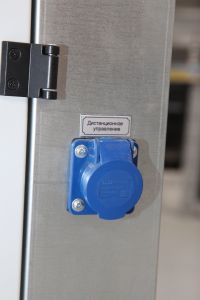

Внутри конструкции находится аппаратура главных цепей. Рукоятки приводов и аппаратов управления располагаются с фронтальной стороны оборудования. Реле защиты, управления, сигнализации, приборы учета и измерения находятся снаружи и внутри оборудования.

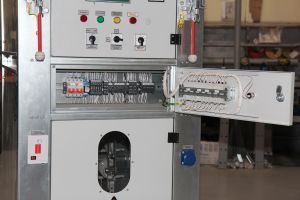

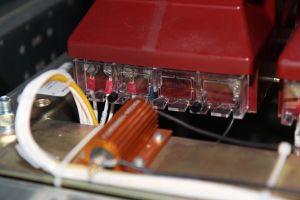

В конструкции камеры предусмотрены 2 двери. Одна ведет к высоковольтному выключателю, трансформатору напряжения или предохранителю. Другая — к кабельным соединениям, силовому трансформатору или разъединителям.

Также внутри устройства присутствует фальшпанель, расположенная между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем. Ее цель — защита от несанкционированного доступа в зону повышенного напряжения.

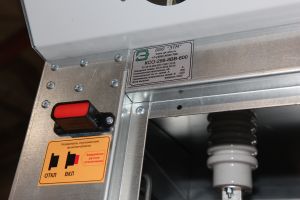

Камера оснащена смотровыми окнами. Они обеспечивают обзор внутренних элементов оборудования.

Внутри камеры предусмотрено устройство, которое позволяет установить осветительную лампу, не прибегая к снятию напряжения.

Сборные шины оборудованы сетчатыми или сплошными ограждениями.

Все внутренние элементы камеры, которые нуждаются в заземлении, заземляются. Для заземления двери, на которой располагается оборудование вспомогательных цепей, используется гибкий провод. На лицевой стороне камеры присутствует специальный зажим. Он позволяет фиксировать на корпусе детали и узлы, нуждающиеся во временном заземлении.

Каркас изделия заземляется путем приваривания к заземленным металлоконструкциям. Шины (проводники) красят в черный.

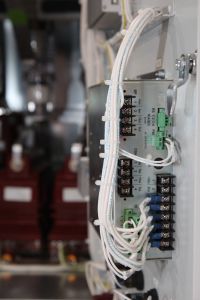

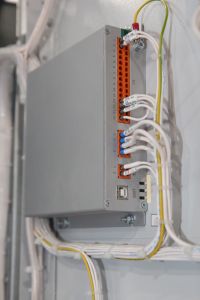

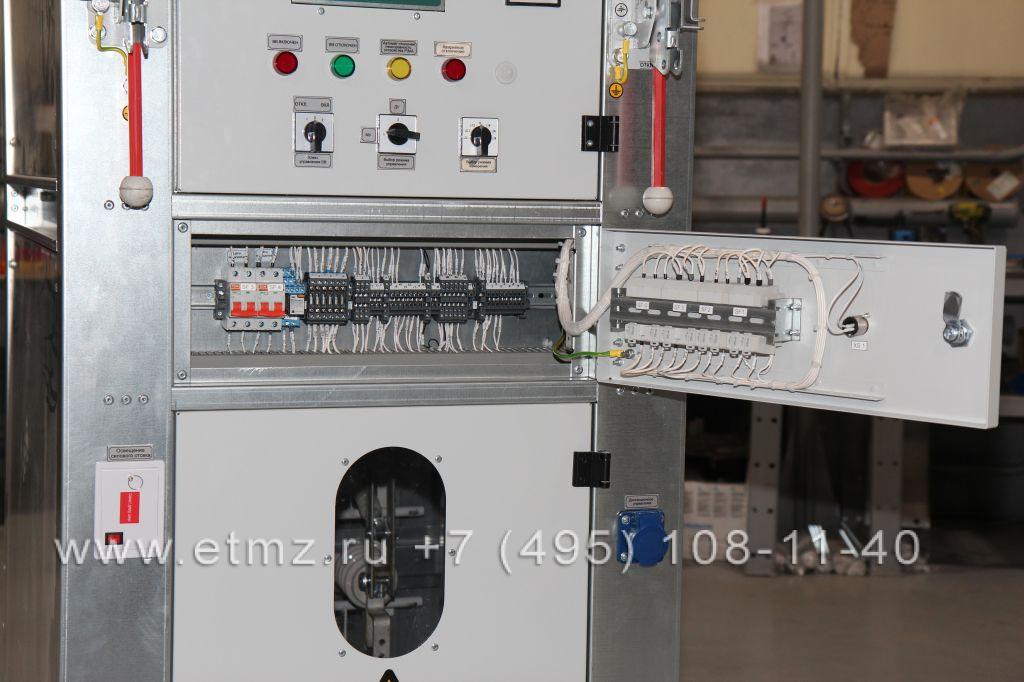

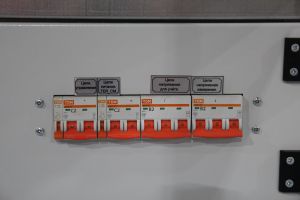

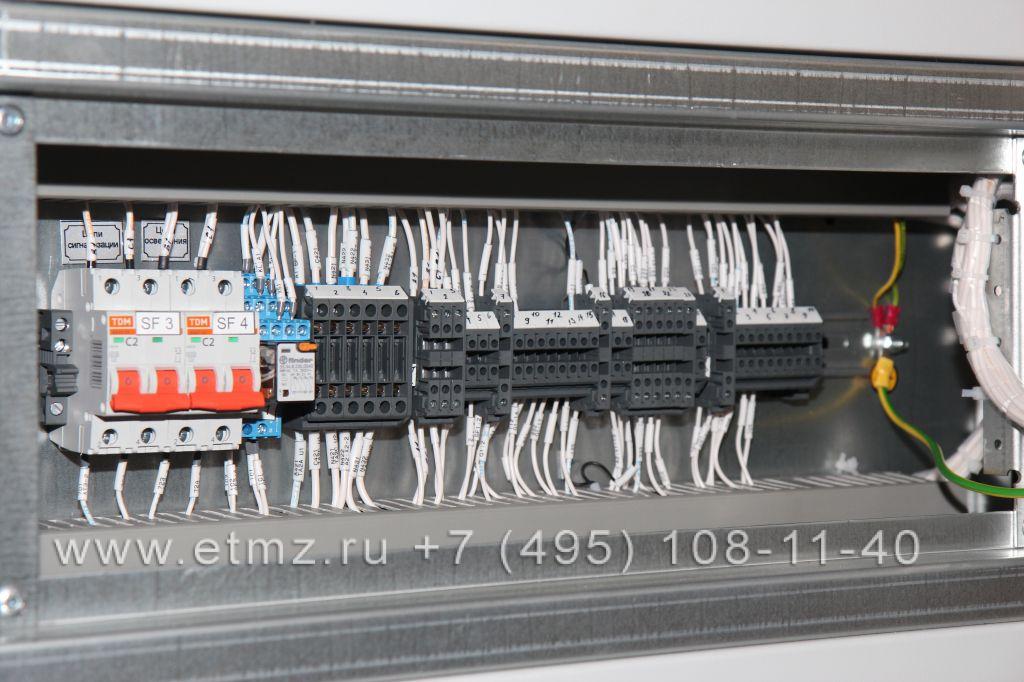

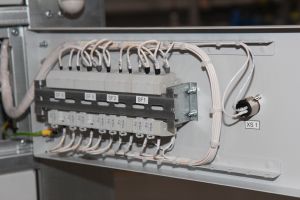

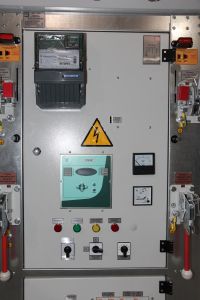

Верхняя дверь выполняет функцию панели, на которой располагается схема вспомогательных цепей. На лицевой стороне находится оборудование с задним присоединением проводов (реле защиты, управления, сигнализации, приборы учета и измерения).

В модификациях камер с кабельными вводами возможна концевая разделка трехфазных кабелей сечением до 240 мм, а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм.

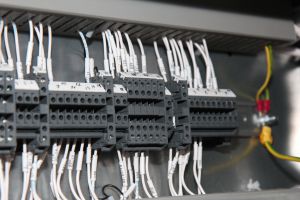

В конструкции КСО-286 предусмотрен короб, который служит каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления и сигнализации. Он оборудован выходным клеммником, предназначенным для соединения вспомогательных цепей.

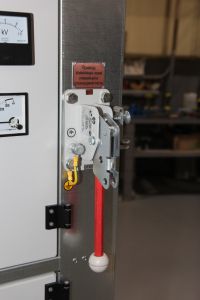

Чтобы исключить вероятность ошибочных действий при проведении сервисного обслуживания и ремонта, в конструкции КСО-286 присутствуют блокировки. Они призваны:

• Не допустить запуск и выключение линейных и шинных разъединителей при включенном высоковольтном выключателе.

• Исключить вероятность включения заземляющих ножей при работающих ножах разъединителей.

• Обеспечить защиту от включения разъединителей при работающих заземляющих ножах.

• Исключить возможность запуска высоковольтного выключателя в ситуации, когда разъединители находятся в промежуточном положении.

• Заблокировать запуск высоковольтного выключателя при коммутации разъединителями.

• Не допустить включения высоковольтного выключателя ввода при включенных заземляющих ножах заземления сборных шин.

• Заблокировать запуск высоковольтного выключателя при работающих заземляющих ножах разъединителей.

Если камеры имеют двухрядное расположение в помещениях РУ, необходимо установить шинные мосты. Они представляют собой металлическую конструкцию, которая состоит из двух рам с размещенными на них изоляторами, шинами и держателями для шин.

Размер шинных мостов должен соответствовать расположению камер с установленной шириной свободного пространства между ними: 2300; 2800; 3300; 3800 и 4200 миллиметров.

Шинные мосты изготавливаются в двух модификациях: с разъединителями для секционирования сборных шин и без них. Приводы этих элементов располагаются на панелях шириной 200 миллиметров, которые фиксируются между крайними КСО ряда РУ.

Упаковка оборудования

КСО-286 необходимо упаковывать блоками из одного или нескольких устройств. Соединение осуществляется исходя из их функционального назначения.

Все детали, которые необходимо демонтировать перед перевозкой, упаковываются отдельно.

Эксплуатационное руководство помещается в герметичную полиэтиленовую упаковку и укладывается вместе с основным устройством в один грузовой отсек. Если оборудование перевозится в нескольких отсеках, документы размещаются в грузовом месте №1.

Для доставки устройств используются различные виды транспорта:

• Железнодорожный;

• Автомобильный;

• Речной.

Особенности монтажа камер КСО-286

Установка оборудования осуществляется в несколько этапов:

• Проверка точности монтажа закладных элементов оборудования.

• Установка крайней камеры подстанции. Если соблюдены все необходимые условия и работы выполнены правильно, можно переходить к монтажу следующей камеры. Если базовая комплектация устройства включает шинный мост с разъединителями, то в каждом РУ панели устанавливаются и фиксируются с левой и правой стороны от КСО.

• Скрепление устройств между собой. Оборудование соединяется при помощи болтов. При выполнении работ необходимо следить за отсутствием перекосов. Устройства устанавливаются по отвесу. Перекосы оборудования свыше 2 миллиметров на метр для каркаса недопустимы как по фасаду, так и по глубине. Чтобы удалить перекосы, рекомендуется использовать прокладки из стали толщиной не более 3-4 миллиметров.

• Выравнивание устройств. Чтобы добиться нужного положения оборудования, необходимо ослабить болты, которые соединяют камеры между собой.

• Фиксация КСО. Оборудование закрепляется методом приваривания к закладным металлическим элементам и к заземляющей магистрали. Затем камеры устанавливаются к стене. При этом необходимо закрыть доступ к задней стороне устройств.

После выполнения мероприятий по установке осуществляется комплекс пуско-наладочных работ. Он включает:

• Монтаж и фиксацию сборных шин и шинных отпаек, которые поставляются отдельно от основного устройства. Важно следить за цветом шин.

• Контроль правильности работы выключателей, разъединителей и других элементов. Они должны соответствовать требованиям, описанным в инструкции по эксплуатации оборудования.

• Контроль качества работы блокировок.

• Проверку расстояния между кабельными наконечниками до корпуса КСО. Оно должно составлять не менее 120 миллиметров.

Если камеры располагаются в два ряда, в РУ необходимо соблюдать параллельное размещение. Если присутствует шинный мост, расстояние между рядами должно соответствовать указанному в проекте.

Особенности установки шинного моста

Монтаж шинного моста без разъединителей предполагает следующие виды работ:

• Скрепление рам при помощи болтовых соединений.

• Установка опорных изоляторов с шинодержателями.

• Укладка шин в шинодержатели и их фиксация. Она осуществляется при помощи поворота шинодержателя до того момента, пока шина полностью не войдет в паз. Затем необходимо подтянуть болтовые соединения.

• Установка готового шинного моста на КСО и его фиксация с соблюдением правил безопасности.

• Соединение сборных шин КСО и шин элементами ответвления.

• Соединение при помощи гибкой шины зажимов заземления каркаса КСО и шинного моста.

Установка шинного моста с разъединителями включает следующие виды работ:

• Скрепление рам при помощи болтовых соединений.

• Установка на места крепления разъединителя, опорных изоляторов с шинодержателями.

• Прокладка и фиксация шин.

• Закрепление панелей между расположенными с краю камерами ряда РУ.

• Установка готового шинного моста на КСО и его фиксация с соблюдением правил безопасности.

• Соединение тягами приводов ПР-10 с разъединителями с последующей регулировкой.

• Монтаж ответвительных шин. Их необходимо соединить со сборными шинами КСО.

• Соединение при помощи гибкой шины зажимов заземления каркаса КСО и шинного моста, рамы разъединителей и шинного моста.

После завершения установки проводится подготовка устройств к работе.

Подготовка КСО-286 к работе

На данном этапе необходимо провести следующие мероприятия:

1. Наружный осмотр оборудования.

2. Удаление консервационной смазки при помощи мягкой ткани. Предварительно она смачивается бензином марки БР-1. Можно использовать и другие растворители. В случае необходимости проводится восстановление смазки деталей, подверженных трению.

3. Проверка креплений аппаратов, изоляторов, различных видов шин. При ослаблении болтовых креплений их необходимо подтянуть.

4. Проверка фарфоровых изоляторов, патронов высоковольтных предохранителей. Необходимо убедиться, что на них нет сколов, трещин и других повреждений. Также на данном этапе проводится проверка состояния армировки.

5. Проверка всех замков верхних дверей оборудования.

6. Восстановление антикоррозийного покрытия на аппаратах и узлах устройства.

7. Проверка высоковольтных выключателей с приводами, а также других элементов аппаратов. Они должны полностью соответствовать инструкции по эксплуатации оборудования, предоставленнойзаводом-производителем. В случае необходимости проводится регулировка.

8. Проверка разъединителей и заземляющих ножей на предмет точности попадания подвижных ножей на неподвижные контакты. Также необходимо убедиться в корректности работы приводов.

9. Проверка блокировок.

10. Выполнение пуско-наладочных мероприятий. Технология проведения работ описана в инструкциях по наладке электрооборудования.

Особенности выполнения работ по фазировке

• Линия ввода и отходящие линии, которые нуждаются в фазировке, должны быть подключены через камеру со схемой главных цепей 08.

• Работы по фазировке должны проводить не менее двух специалистов, имеющих соответствующее удостоверение с группой электробезопасности 4 и более.

• При выполнении фазировки необходимо использовать полностью исправный и корректно работающий указатель напряжения.

• Фазировка осуществляется в камере на отключенном линейном разъединителе, включенном высоковольтном выключателе и шинном разъединителе.

• Перед проведением работ выполняется обязательная проверка наличия напряжения на всех шести точках фазируемых линий.

• Фазировка осуществляется методом поочередного одновременного касания крючками указателей напряжения ножа и губки линейного разъединителя. При совпадении фазировки лампа указателя напряжения не должна гореть вообще или может гореть тускло.  В случае совпадения она загорается ярко.

• На отключенном кабеле проводить работы по фазировке категорически запрещено!

Правила проведения технического обслуживания устройств

Общие указания

В процессе эксплуатации оборудования рекомендуется соблюдать следующие требования:

• Помещение, в котором находятся камеры, должно быть полностью защищено от проникновения внутрь животных и птиц.

• В помещение РУ не должна попадать влага, осадки, пыль и другие загрязнения.

Порядок проведения технического обслуживания КСО определяется непосредственно на месте установки оборудования. При этом необходимо учитывать специфику РУ и условия окружающей среды. Все работы должны проводиться с соблюдением требований инструкции по установке и эксплуатации оборудования и комплектующих.

Указания мер безопасности при проведении монтажных работ

Погрузочно-разгрузочные мероприятия и установка оборудования должны осуществляться с соблюдением утвержденных норм техники безопасности.

Все закладные элементы оборудования необходимо зафиксировать и заземлить.

При выполнении монтажа концевых разделок жил кабелей, на которые осуществляется подача напряжения с питающей стороны, их необходимо отсоединить и заземлить. Это позволит избежать ошибочной подачи напряжения.

Указания мер безопасности при эксплуатации оборудования

В процессе использования оборудования должны быть соблюдены:

• «Правила устройств электроустановок»;

• «Правила технической эксплуатации электрических станций и сетей»;

• «Правила техники безопасности при эксплуатации электроустановок электрических станций и подстанций».

При проведении ремонтных работ и замены комплектующих деталей внутри устройства необходимо полностью снять напряжение внутри КСО. Напряжение на сборных шинах снимать необязательно.

При наличии секционных разъединителей доступ в камеры допустим только при полном снятии напряжения с секции шин и кабелей при включенных заземляющих ножах.

При проведении ремонтных мероприятий в камерах сдвоенных или спаренных кабелей, размещенных в разных устройствах, требуется отключение всех кабелей при  включенных на них заземляющих ножах.

При осуществлении любых работ по запуску, отключению или обслуживанию устройств, находящихся на фасаде камер, необходимо следить за тем, чтобы двери были полностью закрыты.

При выполнении ремонта секции шин необходимо отключить трансформатор напряжения и снять плавки вставки с высокой стороны. Также должен быть отключен автоматический выключатель с низкой стороны.

Порядок проведения технического обслуживания КСО

Чтобы обеспечить бесперебойную работу оборудования, необходимо своевременно выполнять техобслуживание.

При проведении визуального контроля рекомендуется обратить внимание на следующие параметры:

• Состояние помещения, в котором установлена КСО. Необходимо убедиться в исправности дверей, отопительной и вентиляционной систем и т.д.

• Состояние электросети и сети заземления.

• Наличие и исправность средств безопасности.

• Надежность изоляции комплектующих и изоляционных элементов оборудования (оценка запыленности, состояния армировки, отсутствие неисправностей и т.д.).

• Наличие и качество смазки на элементах, подверженных трению. В случае необходимости смазка обновляется.

• Состояние приводов и механизмов блокировки, а также разъединяющих контактов главных и вспомогательных цепей.

• Отсутствие коронирования.

Сервисное обслуживание деталей, установленных внутри КСО, осуществляется в соответствии с правилами, описанными в инструкции по эксплуатации.

Габаритные размеры и типы исполнения камер

ГК «Энерготехмонтаж» является производителем высоковольтного оборудования с опытом работы в этой сфере более 10 лет. Мы успешно решаем задачи любой сложности и гарантируем высокое качество и надежность выпускаемой продукции.

В нашем распоряжении собственная электротехническая лаборатория. Это позволяет нам проверять аппаратуру камер КСО-286 и обеспечивать надежность их работы. Наши специалисты помогут подобрать необходимую комплектацию оборудования и выполнят монтажные и пуско-наладочные мероприятия.

Предусмотрена возможность доставки. Мы отправим оборудование с транспортной компанией в любой населенный пункт России.

Чтобы уточнить стоимость устройств и купить камеры КСО-286, обращайтесь по телефону в Москве +7 (499) 430-01-60. Также вы можете оформить заявку на сайте с помощью онлайн-формы или заказать обратный звонок.
