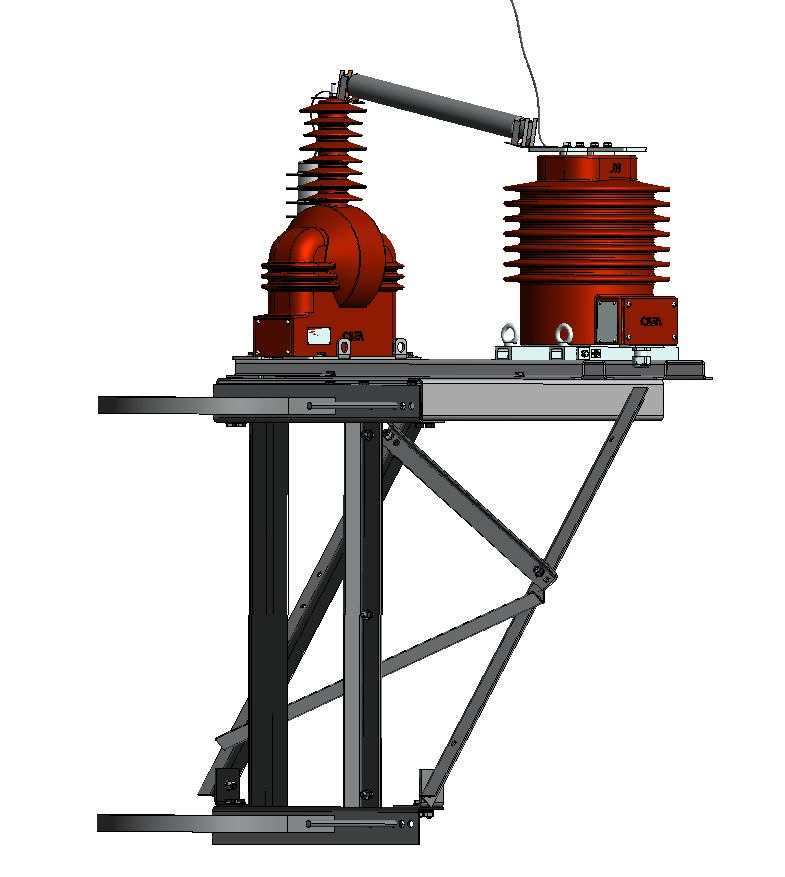

Пункт коммерческого учёта ПКУ-35

Описание

Пункт коммерческого учета ПКУ-35 кВ является инновационным устройством учета реактивной и активной энергии различного направления. Устройство также может использоваться в системах АСКУЭ, а также для удалённого контроля, учета и распределения перетоков мощностей.

Пункты предназначаются для установки на опоры линии электропередач или в открытые распределительные устройства подстанции напряжением 35 кВ в климатических районах У1 или УХЛ1. Диапазон номинального первичного тока: 10-600 А.

Уникальность данного пункта заключается в отсутствие верхнего высоковольтного шкафа. Вместо него используется активные однофазные высоковольтные измерительные преобразователи тока и напряжения.

Высоковольтные преобразователи

Преобразователи предназначены для измерения показателей сети, аналоговой обработки этой информации, калибровки пункта в зависимости от величины номинального тока, расчёта температурной компенсации.

Конструктивно эти элементы состоят из трёх частей:

шаровидного измерительного модуля с выведенными контактами для подключения линии;
опорного изолятора;
основания-крепления с электронно-аналоговым модулем.
Внутри измерительных модулей размещены чувствительные преобразователи тока и датчики напряжения последнего поколения. Они лишены недостатков индукционных датчиков (ферромагнитного резонанса, насыщение магнитопроводов и т.д.) и имеют широкий диапазон пропускания.

Измерительный модуль и опорный изолятор имеет единую цельнолитую, двухслойную, взрывобезопасную изоляцию. Ее внутренний эпоксидный слой защищает датчики от грозовых и коммутационных импульсов, внешний (отлитый из кремнийорганического полимерного материала) - от воздействия окружающей среды.

Электронные компоненты отделены от высоковольтной части изолятором и надежно защищены от электромагнитных помех металлическим корпусом.

Шкаф управления

Шкаф используется для расчёта потребления электроэнергии, сбора и хранения информации о параметрах сети. Он также обеспечивает передачу информации на пункты диспетчеризации по беспроводным сетям, радиоканалам или волоконно-оптическим линиям.

Модуль оснащен системой бесперебойного питания от необслуживаемой аккумуляторной батареи, автоматической системой обогрева размещенного внутри оборудования и модулем индикации. Для питания шкафа отдельно устанавливается двухфазный трансформатор собственных нужд, защищенный ограничителями перенапряжений.

Возможности пункта

ПКУ-35 кВ позволяет вести:

учет активной и реактивной энергии в установленных нормативами классах точности и с учетом зональных тарифов потребления;
контролировать параметры сети (величины линейных и фазных токов, напряжений, частоту и другие параметры), оценивать качество электрической энергии;
расчет векторов напряжений и токов.
Энергонезависимая память обеспечивает сохранение собранной информации при потере связи.

Конструктивные преимущества ПКУ

Основная комплектация ПКУ

Дополнительная комплектация

Производство пунктов коммерческого учёта

Видео производства пку

Видео монтажа ПКУ

Сертификаты и декларации

Многие производители не имеют деклараций о соответствии, а только сертификат.

Обращаем Ваше внимание, что данный вид продукции не может быть использован без декларации о соответствии.

Чертежи, габариты и схемы установки ПКУ

Скупой платит дважды?

Хотим обратить Ваше внимание на конструктивные недостатки, которые могут повлиять, по
нашему мнению, на бесперебойную работу пункта коммерческого учёта. Будьте внимательны
при выборе поставщика, изучайте изделие перед покупкой, ниже предлагаем ознакомится на
что обратить внимание.
