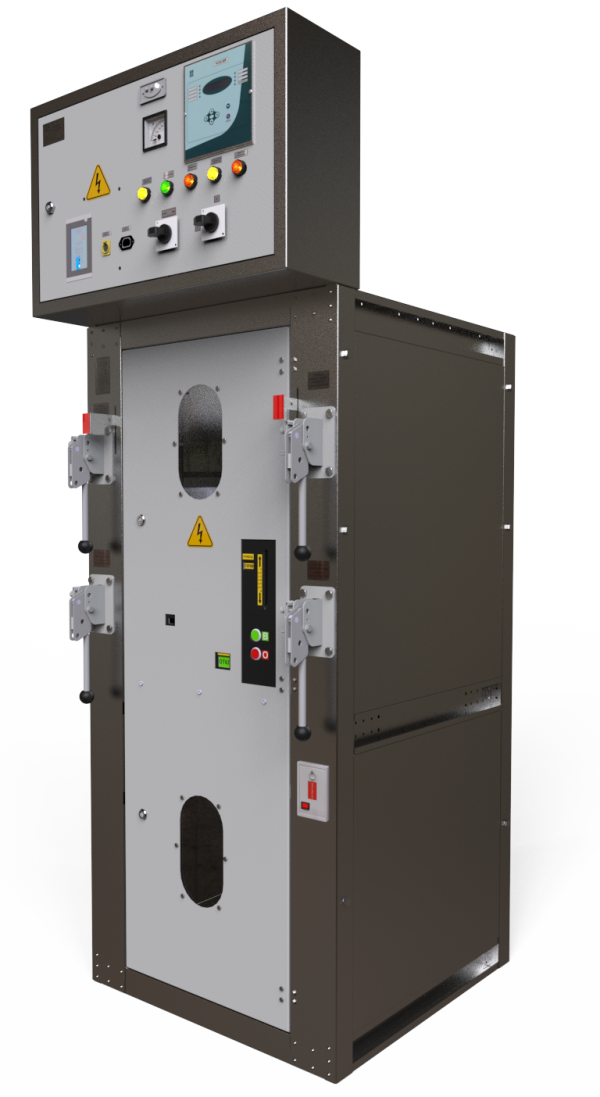

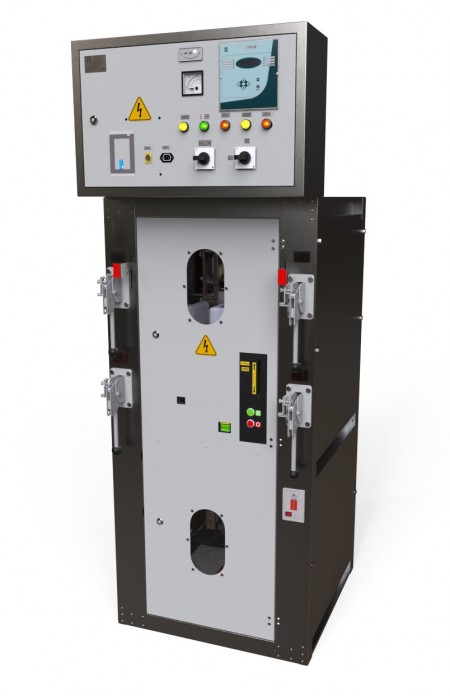

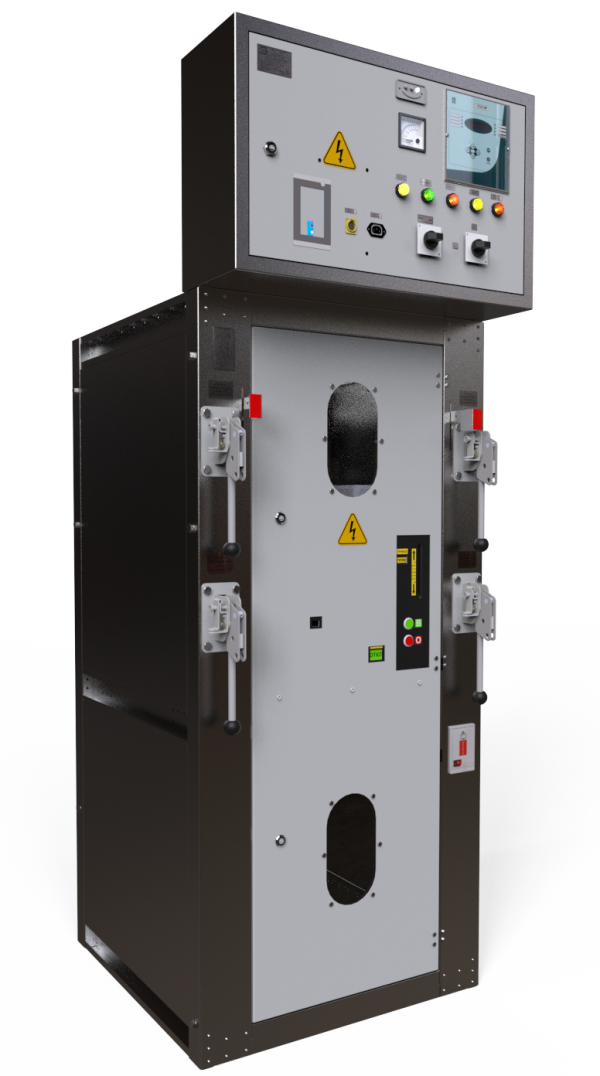

Ячейки КСО-366

Условные обозначения

Камеры и ячейки с односторонним обслуживанием имеют следующую маркировку:

КСО — 366 — А — В — С,  где:

• 366 — серия и год модификации;
• А — порядковый номер типовой схемы главных цепей и тип привода выключателя нагрузки;
• В — значение номинального тока ячейки и тип применяемого трансформатора напряжения;
• C — климатическое исполнение ячейки и категория ее размещения согласно классификации ГОСТ.

Также возможно наличие других обозначений, дополнительных сокращений.

Состав ячейки

Состав оборудования в КСО 366 и схема его соединения зависит от назначения камеры. В нее могут быть включены:

• изолированная и неизолированная ошиновка;
• разъединители;
• выключатель нагрузки с ручным приводом;
• вакуумные выключатели;
• трансформаторы тока и напряжения;
• высоковольтные вводы с кабельным или шинным присоединением;
• шинные мосты различной длины и конфигурации.

Последние применяются с целью объединения соседних ячеекпри расположении шкафов в два ряда. Также по желанию заказчика устанавливается дополнительное оборудование, изменяется конструкция и размеры ячейки КСО 366. Возможна разработка индивидуальных схем соединений элементов первичных и вторичных цепей. Обратите внимание, что в данном случае итоговая цена на оборудование может отличаться от стоимости устройств в стандартной комплектации.

Корпус

Корпус камеры КСО изготовлен из оцинкованной стали с применением технологии заклепочных соединений. Двери покрыты порошковым полимерным покрытием для обеспечения дополнительной защиты от неблагоприятного воздействия окружающей среды. Фасад двери может быть глухим либо с выведенными приводами коммутационных аппаратов. На внешней и внутренней стороне створки располагаются элементы вторичных цепей:

• устройства релейной защиты;
• устройства сигнализации;
• элементы системы управления;
• приборы измерения и учета энергопотребления.

В шкафу есть встроенные смотровые окна для визуального контроля размещенного внутри корпуса оборудования. Также имеются лампы внутреннего освещения для удобства осмотра оборудования ячейки. На корпусе камеры КСО 366 предусмотрен зажим, позволяющий использовать переносное заземление.

Также по умолчанию устанавливается защитный экран для защиты оперативного персонала от случайного контакта с токоведущими частями.

Системы блокировок

Камеры и ячейки КСО 366 оборудованы механическими и электромагнитными системами блокировок выключателя нагрузки и разъединителей. Они позволяют избежать ошибок при оперативных переключениях.

Комплектация

Корпус КСО 366 выполнен из холоднокатанной оцинкованной стали, стойкой к  неблагоприятному воздействию окружающей среды. Сборная камера рассчитана на работу в сетях с изолированной нейтралью. Номинальное напряжение — 6—10 кВ с частотой 50 Гц.

Стандартный комплектный набор КСО 366 включает:

• руководство по эксплуатации;
• паспорт индивидуальной ячейки;
• схемы с учетом пусконаладочных работ.

Цена на нестандартные комплектации КСО 366 с учетом индивидуальных запросов вашей компании может отличаться от стандартных. Подробный расчет стоимости интересующих вас комплектаций вы можете получить у менеджера ГК «Энерготехмонтаж».

Условия эксплуатации

Камеры и ячейки КСО 366 выпускаются в различных типоисполнениях в зависимости от климатических условий, в которых планируется их использование, и категории размещения. Наиболее распространенными являются модификации исполнения У3. Они используются внутри помещений, при этом должны строго соблюдаться следующие условия эксплуатации:

• Температура: значения не должны выходить за пределы от -45^оС до +40 ^оС.
• Влажность воздуха: допускается не более 50 % при максимальной рабочей температуре.
• Высота над уровнем моря: не более 1000 м.

Атмосфера: обязательным требованием является отсутствие в зонах установки КСО 366 взрывоопасных объектов, испарений и газов с высоким содержанием токопроводящей пыли, а также агрессивных веществ, которые могут повлиять на прочность каркасов и изоляцию оборудования.
