Выполняем ретрофит ячеек КСО 6-10 кВ под ключ: от подбора оборудования до монтажа, испытаний и пусконаладки.
Рассчитать стоимость
опыт с 2009 года
было выполнено
в штате компании
средний срок ретрофита
Ретрофит КСО — это техническая модернизация камер сборных одностороннего обслуживания напряжением 6–10 кВ с сохранением пригодных к эксплуатации металлоконструкций. Работы могут включать замену масляных выключателей на вакуумные, внедрение микропроцессорной релейной защиты, реконструкцию вторичных цепей и обновление измерительного оборудования. Техническое решение разрабатывают по результатам обследования с учётом схемы первичных соединений, рабочих токов, токов короткого замыкания и требований к защитам и блокировкам. Модернизацию завершают испытаниями и пусконаладочными работами.
Состав работ по модернизации ячеек КСО 6–10 кВ определяем по результатам обследования. Учитываем состояние оборудования, схему распределительного устройства, нагрузки и требования к релейной защите.
Проверяем состояние камеры, коммутационных аппаратов, изоляции и вторичных цепей. Определяем, какие элементы можно сохранить, подбираем оборудование и разрабатываем необходимые изменения схем.
Заменяем устаревшие масляные выключатели на вакуумные. Адаптируем крепления и присоединения, проверяем совместимость с конструкцией камеры и работу блокировок.
Устанавливаем современные устройства РЗА, настраиваем функции защиты и согласованные уставки. Проверяем цепи отключения, управления и сигнализации.
Обновляем проводку, клеммные соединения и аппаратуру вторичных цепей в объёме проекта. Приводим схемы управления, защиты и измерений в соответствие с новым оборудованием.
При необходимости заменяем трансформаторы тока и напряжения, изоляторы, ошиновку и контактные соединения. Объём замены определяем по их состоянию и расчётным параметрам.
Проводим предусмотренные программой испытания и измерения, проверяем выключатель, защиты, автоматику и блокировки. Подтверждаем работоспособность оборудования перед вводом в эксплуатацию.
Передаём актуализированные схемы, протоколы испытаний и наладки, а также документацию на установленное оборудование. Комплект документов определяется составом выполненных работ.
Быстрые сроки комплектации за счёт собственного склада с запасом оборудования и материалов;
Конструктора, проектировщики силовой части и цепей вторичной коммутации, схемотехники. Высокий уровень подготовки перед проведением работ;
Собственное производство распредустройств, панелей и шкафов РЗА, ТМ, автоматики позволяет снизить себестоимость работ, а также гарантировать соблюдение качества и сроков при проведении работ;
Использование материалов ведущих производителей в отрасли, что позволяет повысить уровень технического решения, надёжность и безотказность электроустановки после проведения модернизации;
Опыт выполнения работ по ретрофиту с 2009 года гарантирует высокую квалификацию сотрудников, что позволяет предложить заказчику расширенную гарантию на работы и оборудование до 10 лет.
ГК «Энерготехмонтаж» располагает всеми необходимыми документами для выполнения работ с высоковольтным электрооборудованием. Собственная электролаборатория зарегистрирована для проведения испытаний и измерений электрооборудования до 35 кВ.
После завершения работ заказчику передаётся комплект технической и исполнительной документации в соответствии с составом выполненных работ.

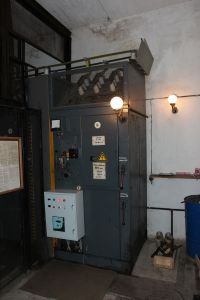

Ячейка компрессора 6-кВ. Релейная панель. Выведена из работы из-за неисправности коммутационного аппарата. Отсек коммутационного аппарата. Выведена из работы из-за неисправности контактора 6 кВ.
Релейная панель после ретрофита. Вся автоматика налажена, компрессор запущен в работу. Установлен вакуумный выключатель. Компрессор запущен в работу.
Камера КСО-272, отсек выключателя. Маломасляный выключатель полностью выработал свой ресурс. Большие риски не отключения при коротком замыкании. Маломасляный выключатель и встроенная в его привод релейная защита нуждается в замене.
Камера КСО-272 после ретрофита, отсек выключателя. Установлен вакуумный выключатель с микропроцессорной защитой.
Камера БКСО, отсек силового выключателя. Масляный баковый выключатель полностью
выработал свой ресурс и нуждается в замене.
Установлен вакуумный выключатель и трансформаторы тока. Увеличение производительности производства на 20%
Ячейка КРУ 4КВС. Произошёл отказ масляного выключателя на выкатном элементе, втычные
контакты обгорели.
Ячейка КРУ после ремонта и модернизации. Заменена ошиновка, изоляторы, трансформаторы
тока, счётчик э/э, установлен вакуумный выключатель, микропроцессорная защита, ОПН.
Наша компания выполнила
ретрофит более 1000 ячеек.
Факты в цифрах
Компания
ОАО «МК ОРМЕТО-ЮУМЗ»
Организация ООО «ЭТМ» является подрядчиком ФГУП «ВИАМ» с 2015 года. За 2,5 года ООО «ЭТМ» исполнило в полном объёме 2 договора по замене масляных выключателей на вакуумные в ячейках КСО на предприятиях ФГУП «ВИАМ».
За время сотрудничества компания ООО «ЭТМ» зарекомендовала себя как квалифицированный и исполнительный подрядчик.
Компания
ВЭТЦ ВИАМ
Нашей компанией ООО МПП "СибБурЭнерго" были закуплены несколько партий пунктов коммерческого учёта ПКУ производства компании ООО «ЭТМ» ИНН 7722699172.
Пункты коммерческого учета были произведены качественно, в полном соответствии с техническим заданием и поставлены в короткий срок. Очень понравился продуманный в деталях и выверенный конструктив изделия.
Выражаем благодарность за добросовестную работу и надеемся на дальнейшее долгосрочное сотрудничество.
Компания
ООО МПП «СибБурЭнерго»
Особое преимущество ООО «ЭТМ» - высокая трудовая дисциплина и профессиональная подготовка. Оснащённость оборудованием для выполнения всех видов работ также находится на высшем уровне.
ООО «Электросила» рекомендует ООО «ЭТМ» как проверенного, надёжного и ответственного партнёра.
Компания
ООО "Электросила"
В июле 2018 года, нашей компанией ООО «ТОРЭЛС» были закуплены пункты коммерческого учёта ПКУ-10 в количестве 2 (двух) штук производства ООО «ЭТМ» ИНН 7722699172.
Качеством продукции довольны. Понравилось, что корпус сварной толщиной 2мм и выполнена качественная порошковая покраска. Сроки изготовления составили 4 дня.
Выражаем благодарность и надеемся на дальнейшее долгосрочное сотрудничество.
Компания
ООО «ТОРЭЛС»
Сообщаем, что наша организация сотрудничает с ООО «ЭТМ» с 2016г. и по настоящее время. За эти годы мы заключили договоры поставки коммутационного оборудования Таврида Электрик с последующим их монтажом и проведением пуско-наладочных работ в наших РП.
За время нашего сотрудничества ООО «ЭТМ» зарекомендовало себя как надежный, ответственный и своевременно выполняющий свои обязательства Поставщик.
Компания
ООО «Серпуховской двор»
0 т лица нашей организации выражаем благодарность ООО «ЭТМ» за вьшолнение раоо г по модернизации ячеек КСО -2УМЗ в части замены маслянных выключателей на вакуумные с РЗиА в РП-17112 по Договору №13/17 от 12 мая 2017г.
Компания
Обувная фабрика «ПАРИЖСКАЯ КОММУНА»
В процессе работы сотрудники ООО «ЭТМ» проявили себя как надёжные и ответственные специалисты, выполняли полный перечень работ в сжатые сроки и на высоком технологичном уровне с отличным качеством работ.
Компания МУП «Выксаэнерго» рекомендует компанию ООО «ЭТМ» как надёжного и добросовестного партнёра.
Компания
МУП «Выксаэнерго»
От лица нашей организации выражаем благодарность ООО «ЭТМ» за плодотворное сотрудничество в области поставок электротехнической продукции.
ООО «ЭТМ» осуществляло поставку для ООО «ПКФ «Энергосервис» автоматических вакуумных реклоузеров 6 кВ в количестве 2 шт. для электроснабжения завода Haval в Особой экономической зоне индустриальный парк «Узловая» Тульской области.
Компания
ООО «ПКФ» Энергосервис»
Поставленные ООО «ЭТМ» реклоузеры отлично выполняют задачи коммутации, защиты, АВР и быстродействующего АПВ сетей 35 кВ. Надёжность электроснабжения потребителей (нефтяных месторождений) значительно повысилась. Современная система управления реклоузерами через развёрнутую нашей компанией SCADA даёт полную информацию о состоянии коммутационного аппарата, регистрации аварийных событий, измерениях параметров качества электроэнергии и показателях нагрузки.
Особенно отмечаем наличие у специалистов ООО «ЭТМ» опыта в монтаже и наладке реклоузеров OSM38. При работе с ними решение текущих вопросов проходило оперативно и на высоком профессиональном уровне.
Компания
ТОО «Smart Engineering Group»Наши партнеры за 17 лет работы. Спасибо вам за доверие.
Ретрофит ячеек КСО - это модернизация (частичное переоборудование) устаревших сборных камер с односторонним обслуживанием. Его целью является продление сроков службы таких ячеек за счёт замены в ней оборудования (прежде всего высоковольтного выключателя) и элементов. При этом улучшается электробезопасность камеры за счет дополнительных блокировок от ошибочных операций обслуживающим персоналом, а также повышаются ее диэлектрические свойства благодаря использованию новой изоляции элементов оборудования.
Модернизация ячеек проводится после ее полного обследования. Ускорение методы сбора данных по имеющемуся оборудованию выполняются с помощью 3D сканирования.
Такое переоборудование является экономически выгоднее, чем покупка новой камеры (и выполнение ремонтных и строительно-монтажных работ для ее установки) или проведение частных ремонтов и профилактик выработавшего свой ресурс оборудования.
Ретрофит ячеек КСО увеличивает надежность камеры, продлевает срок ее службы, значительное снижает затраты на обслуживание, увеличивается ее уровень электротехнической безопасности.
В этом случае, при модернизации могут быть выполнены следующие замены в ячейке:
электромагнитных, масляных или маломаслянных высоковольтных выключателей на современные (вакуумные или элегазовые с различным типом привода). Такие коммутационные аппараты имеют меньшие габариты, не требуют обслуживания и обладают большим коммутационным ресурсом:
Уменьшенные размеры новых камер позволяет увеличить общее число ячеек в помещении.
Установка нового оборудования выполняется с помощью комплектов адаптаций и типовых комплектов металлоконструкций без проведения сварочных работ.
В таких камерах, помимо выше приведённых методов модернизации, возможен вариант замены выкатного элемента (тележки) целиком. Новая тележка имеет комплект адаптации, поэтому по своим габаритам и присоединительным размерам полностью соответствует заменяемой, что позволяет использовать старый элемент в качестве резервного. Это самый быстрый способ ретрофита камер, не требующий значительных трудозатрат и отключения потребителей на длительное время. Дополнительно модернизируется система блокировок от неправильных действий с выкатным элементом, а также появляется возможность дистанционного управления высоковольтным выключателем.
