Хотим обратить Ваше внимание на конструктивные недостатки, которые могут повлиять, по
нашему мнению, на бесперебойную работу пункта коммерческого учёта. Будьте внимательны
при выборе поставщика, изучайте изделие перед покупкой. Ниже предлагаем ознакомиться на что обратить внимание.
Плохая герметизация сочленения проходных изоляторов и корпуса ПКУ, либо герметизация силиконовыми бытовыми герметиками (не рассчитаны для применения на открытом воздухе) или резиновыми прокладками (рассыхаются и трескаются под действием солнца и мороза) со 100% вероятностью приводят к образованию протечки воды внутрь корпуса. Вода, попадая внутрь корпуса высоковольтного модуля, смешивается со слоем пыли, находящимся на оборудовании (трансформаторах тока, напряжения, изоляторах), что приводит к короткому замыканию внутри корпуса и выходу из строя дорогостоящего оборудования и обесточиванию всех потребителей линии.
Окраска металлических корпусов методом напыления (с помощью краскопульта) с нарушением технологии (не достаточно хорошо проводится обезжиривание, отсутствует слой грунта, наложение краски в один слой, неравномерное наложение краски, потёки краски, "шагрень", непрокрасы в углах и местах стыка) приводит к ненадёжному покрытию металла и, как результат, к образованию ржавчины и отслоению краски в течении первых 2-ух – 3-ёх лет после начала эксплуатации ПКУ. При использовании метода порошковой покраски вышеописанные нарушения технологии невозможны из-за особенностей процесса нанесения покрытия. Кроме того, порошково-полимерное покрытие устойчиво к атмосферной коррозии и может уверенно эксплуатироваться более 30 лет.
Отсутствие плавких предохранителей у трансформаторов напряжения на стороне 6 (10) кВ является одной из причин высокой повреждаемости (при феррорезонансе токи достигают нескольких десятков ампер, что значительно превышают предельно допустимые токи первичных обмоток ТН, составляющие для ТН 6 кВ - 0,115 А, для ТН 10 кВ - 0,109 А), что, в свою очередь, влечёт за собой дорогостоящий ремонт, либо даже полную замену ПКУ.
Отсутствие подключённых в разомкнутый треугольник заземляемых трансформаторов напряжения (3хЗНОЛ, 3хЗНОЛП) группы низковольтных резисторов (позволяют снизить уровень перенапряжений при ОЗЗ (дуговых ОЗЗ) и подавить феррорезонансные процессы) приводит к быстрому выходу из строя ТН.
Неправильный выбор комплектующих (использование заземляемых трансформаторов ЗНОЛ-6(10) либо ЗНОЛП-6(10) вместо незаземляемых НОЛ-6(10) либо НОЛП-6(10) в схеме 2ТТ/2ТН приводит к неправильному учёту электроэнергии – напряжения контролируются только в 2-ух фазах, а не в 3-ёх (как происходит в схемах с НОЛ(П)'ами), соответственно, показания счётчика отличаются на 1/3 в меньшую сторону от реальных. Это приводит к наложению крупного штрафа Энергонадзором. Также, при реализации схемы 2ТТ/2ТН на базе заземляемых ТН, возникают явления феррорезонанса, приводящие к выходу из строя трансформаторов напряжения.
Использование гофротрубы из ПВХ без металлического экрана для соединительного кабеля с высокой вероятностью приводит к повреждению электросчётчика и вторичных цепей ТН от импульсных перенапряжений. Также, под действием факторов окружающей среды (жара, холод, УФ излучение), пластиковая гофра начинает трескаться и рассыпаться.
Нет смысла платить слишком много, но еще хуже нет смысла платить слишком мало.
Если Вы платите слишком много, Вы теряете какие-то деньги. И только. Но если Вы платите слишком мало, Вы можете потерять ВСЁ, если оборудование, которое Вы приобрели, выйдет из строя и потребует дорогостоящего ремонта, а то и вовсе полной замены.
Невозможно чему-то стоящему быть купленным за небольшие деньги.
Если Вы принимаете более дешевое предложение, Вы должны прибавить к цене риск, которому Вы себя подвергаете. И если Вы все-таки делаете это, значит, у Вас достаточно денег заплатить за что-то лучшее.
Наименование характеристики | Значение |
---|---|
Номинальное напряжение (линейное) | 10 кВ |
Максимальное рабочее напряжение (линейное) | 12 кВ |
Номинальный ток главных цепей | от 5А до 600 А |
Номинальная частота | 50 Гц |
Класс точности приборов учёта | 0,5; 0,5S, 0,2, 0,2S |
Климатическое исполнение по ГОСТ 15150-69 | У1; УХЛ1 |
Высота установки над уровнем моря | <1000 м |
Степень защиты по ГОСТ 14254-96 | IP54 |
Масса ПКУ-10: Высоковольтный модуль (ВМ), не более | 250 кг |
Масса ПКУ-10: Низковольтный модуль (НМ), не более | 45 кг |
Габаритные размеры (ВхШхГ): Высоковольтный модуль (ВМ) | 980х925х786 мм |
Габаритные размеры (ВхШхГ): Низковольтный модуль (НМ) | 700х350х228 мм |
Срок службы, не менее | 30 лет |
Гарантийный срок на изделие | 30 месяцев |
Односекундный ток термической стойкости | от 0,4кА до 40 кА |
Номинальный ток электродинамической стойкости | от 1кА до 102 кА |
Номинальный ток вспомогательных цепей | 1 А или 5 А |
Рабочее положение в пространстве | Вертикальное |
Допустимое отклонение от рабочего положения в любую сторону: Высоковольтный модуль (ВМ) | 10 град. |
Допустимое отклонение от рабочего положения в любую сторону: Низковольтный модуль (НМ) | 5 град. |
Вид изоляции | Воздушная |
Уровень изоляции | Нормальная |
Наличие изоляции токоведущих элементов | Неизолированные шины |
Условия обслуживания | Двухстороннее |

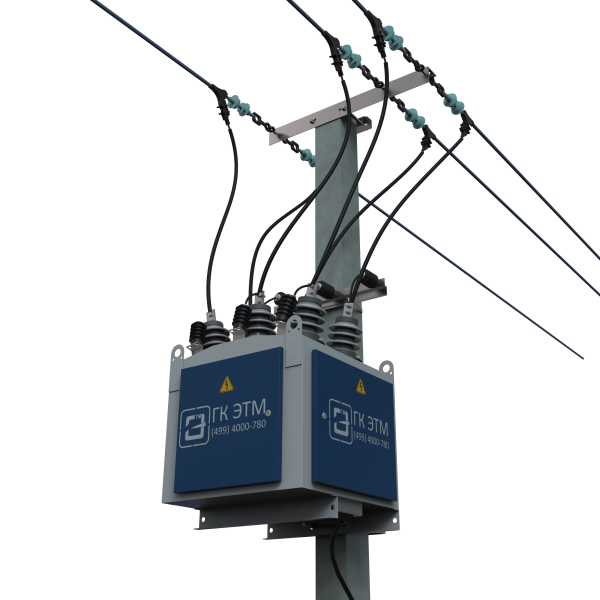

Пункт коммерческого учета ПКУ-10 учета позволяет организовать дистанционный коммерческий (расчетный) учет потребления электрической энергии в воздушных сетях напряжением 10 кВ. Это устройство используется для передачи параметров электрических сетей на пункты диспетчерского контроля и в качестве узла автоматизированной системы контроля и учета электрической энергии.
Преимущества использования
Такой пункт высоковольтного учета позволяет:
- организовать непрерывный учет и тарификацию потребления электрической энергии на границе балансового разграничения сетей между собственниками;
- снизить затраты сбытовых компании на обслуживание электросчётчиков, установленных у конечных потребителей;
- выявить случаи несанкционированного отбора электрической энергии.
Пункт ПКУ-10 легко монтируется на опору ЛЭП и не требует наладки перед использованием. Устройство имеет большой эксплуатационный ресурс, не нуждается в постоянном обслуживании и проведении ремонтов во времени эксплуатации, устойчиво к воздействию окружающей среды. Запираемые двери модулей исключают доступ посторонних лиц к оборудованию.
Конструктивное выполнение
Пункт коммерческого учета ПКУ-10 включает в себя: высоковольтный шкаф (модуль измерений) и низковольтный модуль управления. В комплект поставки также входят: соединяющий модули кабель в защитной оболочке или с защитным коробом, система крепления пункта на опоре линии электропередач. Пункты ПКУ-10 могут комплектоваться дополнительным оборудованием с системами крепежа: линейными разъединителями, ограничителями перенапряжения или разрядниками, а также элементами антирезонансной защиты.

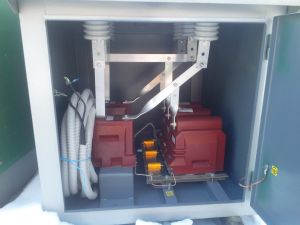

Высоковольтный шкаф
Этот модуль предназначен для преобразования параметров электрической сети в измерительные сигналы для счетчика. Количество трансформаторов тока и напряжения определятся выбранной Заказчиком схемой измерений. Вторичные обмотки этих трансформаторов используются для питания оборудования модулей.
Герметичный металлический корпус шкафа с антикоррозийным покрытием имеет дренажные сливы, отверстия для строповки и крепления, гермоввод для соединительного кабеля.
Модуль управления
Здесь смонтировано оборудование для учета потребленной энергии и передачи информации на пункт диспетчеризации. Состав оборудования в модуле определяется Заказчиком и может включать в себя: счетчик электроэнергии, проходную испытательную коробку, автоматические выключатели, автоматическую систему обогрева, модуль питания оборудования, устройство передачи данных по беспроводным сетям или через волоконно-оптическую линию, антенну для модема.
Металлический шкаф с антикоррозийным покрытием имеет две двери, что позволяет организовать несколько уровней допуска к оборудованию. Первый уровень - для снятия текущих показаний счетчика через смотровое окно. Второй уровень - для доступа обслуживающего персонала ко всему оборудованию модуля.

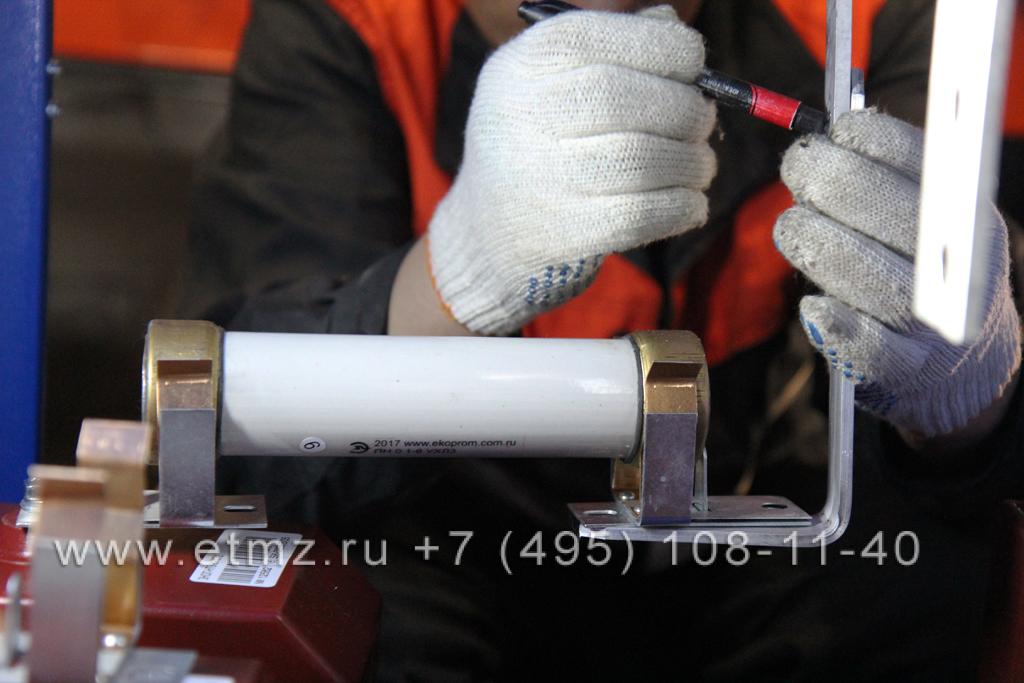

Комплектующие для ПКУ/ЭТМ проходят входной контроль, а именно снимаются вольт-амперные характеристики ТТ и ТН.
Комплектация: Пункт коммерческого учёта ПКУ/ЭТМ-6-II 3ТТ/3ТН 20/5 0,5/10Р с счётчиком и GSM модемом
Подробнее...Пункт коммерческого учёта ПКУ/ЭТМ-6-II 3ТТ/3ТН 20/5 0,5/10Р с счётчиком и модемом.
Подробнее...Пункт коммерческого учёта ПКУ/ЭТМ-10 3ТТ/3ТН 10/5 0,5S/10Р
с счётчиком Счётчик Меркурий 234 ARTM-00 PB.G
Пункт коммерческого учёта ПКУ/ЭТМ-10-II 3ТТ/3ТН 100/5 0,5S/10Р
Подробнее...Пункт коммерческого учёта ПКУ/ЭТМ-10-II 3ТТ/3ТН 75/5 0,5S/10Р - 2шт в г. Дзержинск
Подробнее...Пункт коммерческого учёта ПКУ/ЭТМ-6-II 3ТТ/3ТН 40/5 0,5S/10Р - 2шт в Самару
Подробнее...Пункт коммерческого учёта ПКУ/ЭТМ-10-II 3ТТ/3ТН 40/5 0,5S/10Р - 1шт в Ульяновск
Подробнее...Пункт коммерческого учёта ПКУ/ЭТМ-6-II 3ТТ/3ТН 50/5 0,5S/10Р - 1шт в Брянск
Подробнее...Пункт коммерческого учёта ПКУ/ЭТМ-10-II 3ТТ/3ТН 150/5 0,5S/10Р - 2шт в г. Иркутск с БРС

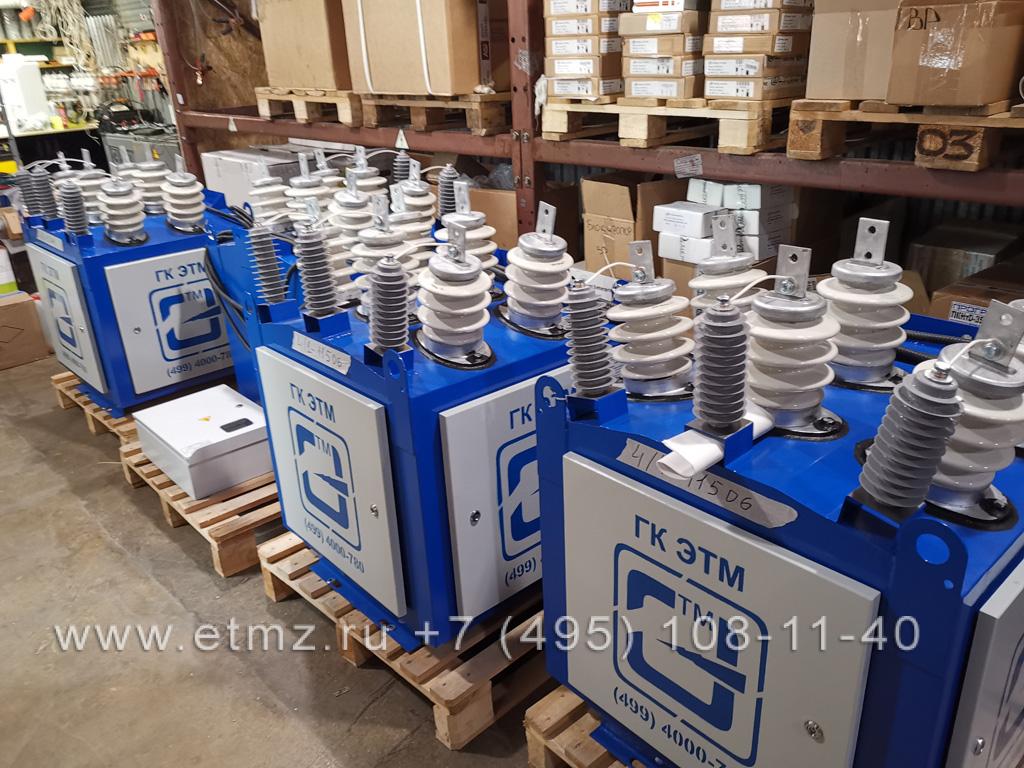

Подробнее...Пункт коммерческого учёта ПКУ/ЭТМ-10-II 3ТТ/3ТН 10/5 0,5S/10Р - 5шт в Таганрог
Подробнее...Пункт коммерческого учёта ПКУ/ЭТМ-10-II 2ТТ/3ТН 15/5 0,5S/10Р - 1 шт

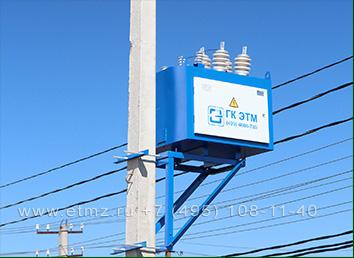

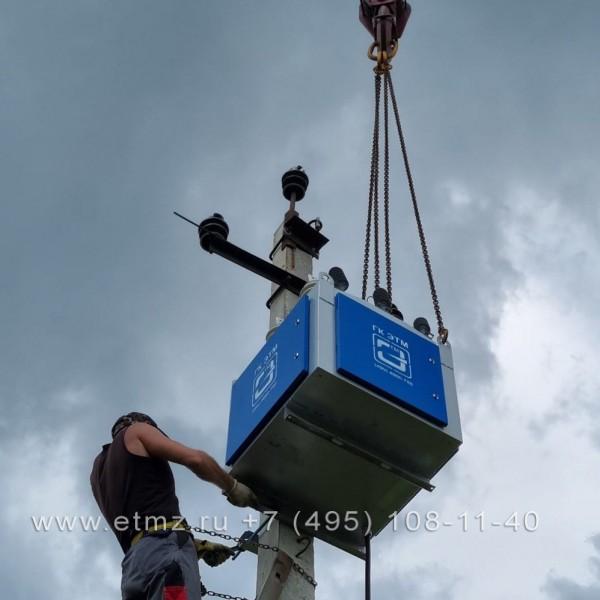

Подробнее...ПКУ_ЭТМ-10 на столбе Московская область
