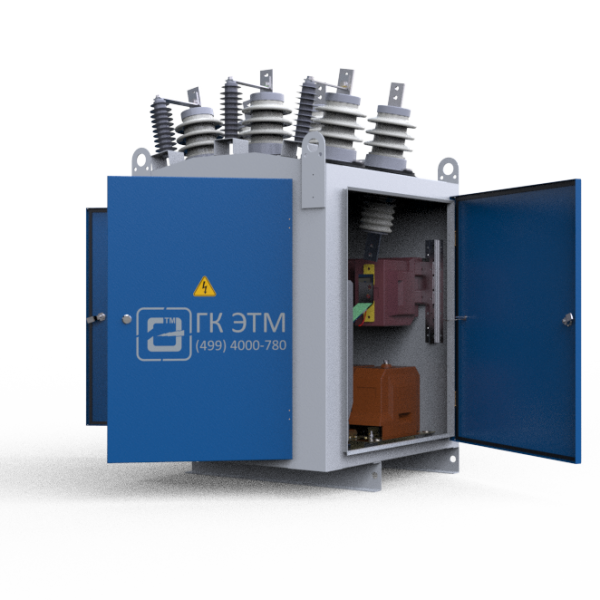

ПУС/ЭТМ-6 кВ — Пункт учёта и секционирования

ПРОИЗВОДCТВО НАДЁЖНЫХ ПУС С ГАРАНТИЕЙ ПРИЁМКИ ЭНЕРГОНАДЗОРОМ

Рассчитать стоимость
ПУС 6 кВ

18шт

Среднемесячная отгрузка

90%

Комплектующих из наличия

4дн.

Средний срок изготовления

3 этапа

Контроля качества

Рассчитайте стоимость ПУС
ответив всего на несколько вопросов

Онлайн

Сергей Ельцов

Вопрос 1 из 6
Онлайн

Сергей Ельцов

Номинальное напряжение:

Нажмите на вариант ответа и переходите к следующему вопросу
далее
Выберите 1 вариант ответа и жмите кнопку "Далее"

Персональная онлайн презентация

За 3 минуты расскажем и покажем наш завод и оборудование

Покажем все как есть

  • cклад готовой продукции
  • склад комплектующих
  • цех первичной сборки
  • цех вторичной сборки
  • лабораторию
Заказать онлайн презентацию

Заказать онлайн презентацию

Укажите свои контакты и эксперт проекта свяжется с Вами в первую свободную минуту

Обычно мы перезваниваем в течении 3 минут

Нажимая кнопку вы соглашаетесь с условиями
Политики конфиденциальности

Технические характеристики ПУС 6 кВ

Наименование характеристики

Значение

Номинальное напряжение (линейное)

6 кВ

Максимальное рабочее напряжение (линейное)

7,2 кВ

Номинальный ток главных цепей

до 630 А

Номинальная частота

50 Гц

Номинальный ток отключения

12,5 кА

Номинальный ток термической стойкости

12,5 кА

Показать все характеристики

Комплектации ПУС/ЭТМ

В стандартную комплектацию ПУС/ЭТМ входит высоковольтный и низковольтный модуль с комплектами крепления

Базовые опции

  • Быстроразъёмное соединение ВМ с ШУ
    Разъём типа HARTING облегчает монтаж и подключение оборудования.
  • Аварийное ручное отключение
    Высокая безопасность работы изделия и бесперебойное электроснабжение потребителей.
  • Универсальный комплект креплений
    Позволяет закрепить высоковольтный модуль на любую одностоечную опору ВЛ 6-10кВ
  • Указатель положения контактов
    Определение состояния ВКЛ/ВЫКЛ
  • Мембранный клапан IP65
    Для слива конденсата и защиты от пыли и насекомых

Дополнительные опции

  • Телемеханика (SСADA)
    Протоколы МЭК-101, МЭК-104, МЭК-61850 Modbus, DNP3
  • ИБП с ёмким АКБ
    Время автономной работы ИБП не менее 24 часов
  • Площадка обслуживания шкафа управления
    Позволяет комфортно и безопасно проводить работы в ШУ
  • Управление с телефона
    Бесплатная программа при наличии опции телемеханики
  • Комплект линейной арматуры
    СИП, зажимы, натяжные изоляторы для установки на промежуточную опору
  • Двухопорный комплект крепления
    Проверенное типовое решение для установки ПУС между опорами

Заводские испытания

Проведение заводских испытаний гарантирует правильную работу изделия!

Перечень мероприятий электротехнической лаборатории ЭТМ Базовые испытания Приемо-сдаточные испытания
Визуальный осмотр
8 показателей
  • Проверка наличия цепи между составными частями в ЭУ и корпусом
  • Проверка момента затяжки болтовых соединений
  • Протяжка клеммных соединений
  • Проверка сопротивления изоляции высоковольтного модуля(ВМ), низковольтного модуля (НМ)
  • Высоковольтные испытания ВМ
  • Проверка переходного сопротивления контактов
  • Проверка наличия предупреждающих знаков, наклеек заземления, маркировки составных частей НМ, шильдов
  • Проверка наличия пакета документов/паспортов на ПУС
+ +
Подача оперативного питания на цепи управления, сигнализации, освещения, обогрева (с отсоединенными вторичными цепями ТСН):
10 проверок
  • Включение всех АВ и проверка цепей освещения, обогрева, коммуникации
  • Проверка циклов В/О (МУ/ДУ)
  • Проверка цепей сигнализации (индикация положения ВВ, аварийная индикация)
  • Проверка механического откл. ВВ
  • Проверка механической индикации положения ВВ
  • Конфигурирование устройства РЗА под ПУС для прохождения дальнейших испытаний
  • Прогрузка номинальным рабочим током главных цепей. Проверка правильности сборки токовых цепей, коэффициентов трансформации ТТ.
  • Прогрузка главных цепей аварийными токами. Проверка срабатывания устройства РЗА от ТО, МТЗ и её воздействия на ВВ (с наличием оперативного питания и с питанием от токовых цепей)
  • Проверка автоматики АПВ
  • Проверка включения ВВ с помощью ручного генератора (для BB с блоком управления)
+ +
Снятие оперативного питания со всех цепей. Подключение вторичных цепей ТСН.
2 проверки
  • Подача на главные цепи рабочего напряжения (6,10 кВ). Проверка коэффициентов трансформации ТН, ТСН.
  • Стирание проверочных уставок РЗА из памяти устройства микропроцессорной защиты
+ +
Технический отчёт по результатам испытаний - +
Параметрирование и проверка уставок - +
Пакет документов для сдачи в сетевую организацию - +
Что получает заказчик
Надежное и испытанное оборудование
Надежное и испытанное оборудование с протоколами для сдачи в сетевую организацию.
Заказывая приемо-сдаточные испытания у нас вы сэкономите от 20000р.
В среднем выездная лаборатория стоит от 50 000р до 150 000р
стоимость
46,500р

Собираем надежное оборудование

Сертификаты и декларации

Многие производители не имеют деклараций о соответствии, а только сертификат.
Обращаем Ваше внимание, что данный вид продукции не может быть использован без декларации о соответствии!

Документация
  • Паспорт изделия
  • Паспорта комплектующих (оригиналы)
  • Руководство по эксплуатации
  • Сертификат и декларации
  • Схемы вторичных цепей
  • Инструкция по монтажу

Наше производство выпустило более
5000 штук единиц продукции,
Будьте уверены, мы изготовим Вам надежное
электрооборудование без задержек.

Буравков Сергей Михайлович
Генеральный директор ГК Энерготехмонтаж

Факты в цифрах

  • 2009 год основания компании
  • 5241 единиц отгружено
  • 51 сотрудников в компании

Отзывы наших клиентов

Наши клиенты

Наши партнеры за 14 лет работы. Спасибо вам за доверие.

ВОСТОЧНАЯ ГОРНОРУДНАЯ КОМПАНИЯ
ВОСТОЧНАЯ ГОРНОРУДНАЯ КОМПАНИЯ
Реклоузер 35 кВ
19.06.20
ДРСК
ДРСК
ПКУ
07.07.2022
Газпромнефть
Газпромнефть
Реклоузер 35 кВ
Транснефть
Транснефть
ПКУ, КРУН, ПСС, Реклоузеры
УАЗ
УАЗ
КРУН
Интер РАО
Интер РАО
Выкатные элементы
Атомфлот
Атомфлот
Реклоузер 35 кВ
ПРЕОБРАЖЕНСКНЕФТЬ
ПРЕОБРАЖЕНСКНЕФТЬ
ПКУ
МОСОБЛЭНЕРГО
МОСОБЛЭНЕРГО
ПКУ, ПСС, КРУН
ТАТНЕФТЬ
ТАТНЕФТЬ
Реклоузер 35 кВ
Россети
Россети
ПКУ, ПСС, Реклоузеры
Эльстер Метроника
Эльстер Метроника
ПКУ
РСК Ямала
РСК Ямала
Реклоузеры
ГОСЗНАК
ГОСЗНАК
Ретрофит ячеек
ОБЛКОМУНЭНЕРГО
ОБЛКОМУНЭНЕРГО
ПКУ, ПСС, Реклоузеры OSM
ОБОРОНЭНЕРГО
ОБОРОНЭНЕРГО
ПКУ, ПСС, Реклоузеры OSM
Мантрак Восток
Мантрак Восток
Ячейки КСО
ВОЛЬФРАМ
ВОЛЬФРАМ
ПКУ, ПСС
Великолукский мясокомбинат
Великолукский мясокомбинат
ПСС
РОСНЕФТЬ
РОСНЕФТЬ
ПСС, Реклоузеры

Карта отгрузок ПУС

Пункт учёта и секционирования 6 кВ: надежность и качество от производителя «Энерготехмонтаж»

Пункты учёта и секционирования (ПУС) 6 кВ — важные элементы энергосистем, обеспечивающие контроль, распределение и защиту электрических сетей. От их качества зависит бесперебойность электроснабжения и безопасность оборудования.

Компания «Энерготехмонтаж», работающая с 2009 года, специализируется на производстве ПУС 6 кВ, предлагая надежные решения с короткими сроками изготовления и строгим контролем качества.

Преимущества ПУС 6 кВ от «Энерготехмонтаж»

  • Серийное производство позволяет выпускать 400-500 единиц в год.
  • Четко отлаженные процессы исключают задержки.
  • Входящий и исходящий ОТК – проверка на каждом этапе сборки.
  • Лабораторные испытания перед отгрузкой – гарантия соответствия ГОСТ и ПУЭ.

Конструктивные особенности, повышающие надежность

  • Порошковая окраска – устойчивость к коррозии и механическим повреждениям.
  • Герметизация – предотвращает попадание пыли и влаги.
  • Оцинкованные площадки под ОПН – защита от окисления.
  • Латунные шпильки – неокисляющийся контакт для надежного заземления.
  • Термопечать на кембриках – маркировка вторичных цепей не стирается и не выцветает (в отличие от ручной подписи шариковой ручкой).
  • Провода по ГОСТ – многожильные кабели 2,5 мм² в оплётке соответствуют требованиям ПУЭ.
    • Провода меньшего сечения приводят к перегреву, повреждению изоляции и КЗ.
  • Вспененный пенополиуретан – надежная защита от пыли и влаги.
    • Отсутствие уплотнителя на дверях модуля приводит к коротким замыканиям.

Почему выбирают «Энерготехмонтаж»?

✔ Собственное производство с контролем на всех этапах.
✔ Сертифицированные компоненты (ГОСТ, ПУЭ).
✔ Оперативные сроки поставки без потери качества.
✔ Долговечность и безопасность за счет продуманной конструкции.

Заключение

Пункты учёта и секционирования 6 кВ от «Энерготехмонтаж» – это современные, надежные решения для энергетики. Благодаря продуманной конструкции, строгому контролю качества и использованию сертифицированных материалов, они обеспечивают долгий срок службы и безопасность эксплуатации.

Закажите ПУС 6 кВ у проверенного производителя – гарантия качества и стабильности энергосистемы!
