- Изоляторы ИПУ-10 – 6 шт
- Испытательная колодка – 1 шт
- ОПН - 3 шт
- Паспорт изделия - 1 шт
- В комплекте 2 ключа
Пункт коммерческого учёта ПКУ-6(10) предназначен для реализации коммерческого учёта активной и реактивной электроэнергии в воздушных распределительных сетях. Организация высоковольтного учёта в точках разграничения балансовой принадлежности позволяет свести потери от хищений электроэнергии практически к нулевым значениям. Также, производя расчёт за потреблённую электроэнергию по стороне 6 (10) кВ, а не 0,4 кВ, Вы получаете уменьшение тарифа не менее, чем на 10%.
Конструктивные преимущества ПКУ
Надёжная герметизация от -60С до +80С
Антиконденсатные вентиляционные щели
Оцинкованные площадки под ОПН
Роботизированная сварка корпуса
Трансформаторы напряжения с антирезонансными сопротивлениями, которые позволяют избежать ферорезонансных перенапряжений и пересекающихся дуговых замыканий на землю
Многожильный соединительный кабель в прорезиненной морозостойкой гофре
Толщина корпуса 2 мм
Порошковая окраска по регламенту Россети- Клемные колодки по ПУЭ с пломбировкой
Уплотнение IP 54
Пункт коммерческого учета (ПКУ) используют для решения одной из главных проблем распределения электрической энергии - снижение ее коммерческих потерь. Пункт коммерческого учета ПКУ позволяет организовать точку учета активной и реактивной мощности в различных системах коммерческого учета электроэнергии в электрических сетях напряжением 6 и 10 кВ.
Основная комплектация ПКУ
- Высоковольтный модуль
- Низковольтный модуль
- Быстроразъёмное соединение (опционально)
- Степень защиты IP-54
- Испытательная колодка – 1 шт
- Соединительный кабель любой длины
- Автоматический обогрев шкафа учёта (опционально)
- В комплекте 2 ключа
- Комплект документов
- Паспорт изделия
- Руководство по эксплуатации
- Принципиальная схема
- Паспорта (оригиналы) на комплектующие
- Комплект крепления к опоре
- Порошковая окраска
- Комплект метизов
- Разборный комплект уменьшает транспортные расходы
Дополнительная комплектация
- РЛНД-10/400 у1 с приводом
- Комплект крепления РЛНД
- Разъединитель РЛК 1Б IV/400
Устанавливаются на границе балансового разделения электрических сетей. Такие устройства учета включены в технические условия, выдаваемые сбытовыми организациями для подключения промышленных предприятий, торговых центров, поселков и подобных потребителей.
в местах разграничения электросетей, принадлежащих различным собственникам (сбытовым компаниям, ведомствам). В этом случае использование ПКУ упрощает коммерческие расчеты за потребление энергии между ними.
Часто такие устройства используются в качестве пунктов высоковольтного учета потребителей 0,4 кВ. Это позволяет уменьшить количество контролируемых сбытовой организацией счётчиков и уменьшить несанкционированный отбор электрической энергии потребителями.
Производство пунктов коммерческого учёта
Квалифицированный персоналОцинкованные площадки под ОПН- Надежная герметизация изоляторов к корпусу
Трансформаторы защищены предохранителями
Оцинкованные площадки под ОПН
ОТК и электролаборатория- Опломбируемая клеммная колодкаАнтиконденсатные дыхательные щели
Комплектующие надёжных поставщиков
Быстроразъёмное соединение для ПКУ (опционально)
Нагрузочные резисторы
Гибкий провод по ГОСТ
Антирезонансные сопротивления для ТН
Качественная ошиновка ПКУ
Видео производства ПКУ
Видео монтажа ПКУ
Пусконаладочные работы
Дополнительные работы
Проверочные работы
Каждое изделие проходит следующие проверки:
- Проверка технической документации на соответствие действующих норм и правил;
- Входной визуальный контроль комплектующих и материалов;
- Проверка монтажа вторичной коммутации требованию принципиальных и монтажных схем;
- Проверка монтажа первичной силовой части требованию сборочного чертежа.
Бесплатно
Пусконаладочные работы осуществляются следующим оборудованием:
- Sverker 760 PSS 750 - 2 шт
- Ретом 21
- РЕТ-ВАХ
- CSU-20A
- Рет 3000
- Miko-7
- Neptun 2
- Мегаомметр E6-24
Преимущества использования
Пункт коммерческого учета ПКУ-6(10) обеспечивает непрерывный сбор и удаленную передачу параметров распределительной сети в систему диспетчеризации. Устройство имеет большой эксплуатационный ресурс, не требует постоянного обслуживания, и проведения ремонтов во время эксплуатации. Благодаря герметичному корпусу модулей, они устойчивы к воздействию окружающей среды. Запираемые двери защищают оборудование от несанкционированного доступа. Устройство поставляется в полной заводской готовности, поэтому просты в монтаже и не требуют наладки перед использованием.
Пункты имеют модульную конструкцию, и состоят из двух шкафов: верхнего (высоковольтного) и нижнего (управляющего). В комплект поставки входит также защищенный соединительный кабель, монтажные рамы и кронштейны для закрепления модулей на опорах ЛЭП. Выбор состава оборудования пункта и схемы его соединения выполняются Заказчиком.
Чертежи, габариты и схемы установки ПКУ
Сертификаты и декларации
Свидетельство о регистрации
электролаборатории
электролаборатории
Сертификат сейсмостойкости
и декларация о соответствии
и декларация о соответствии
Многие производители не имеют деклараций о соответствии, а только сертификат.
Обращаем Ваше внимание, что данный вид продукции не может быть использован без декларации о соответствии.

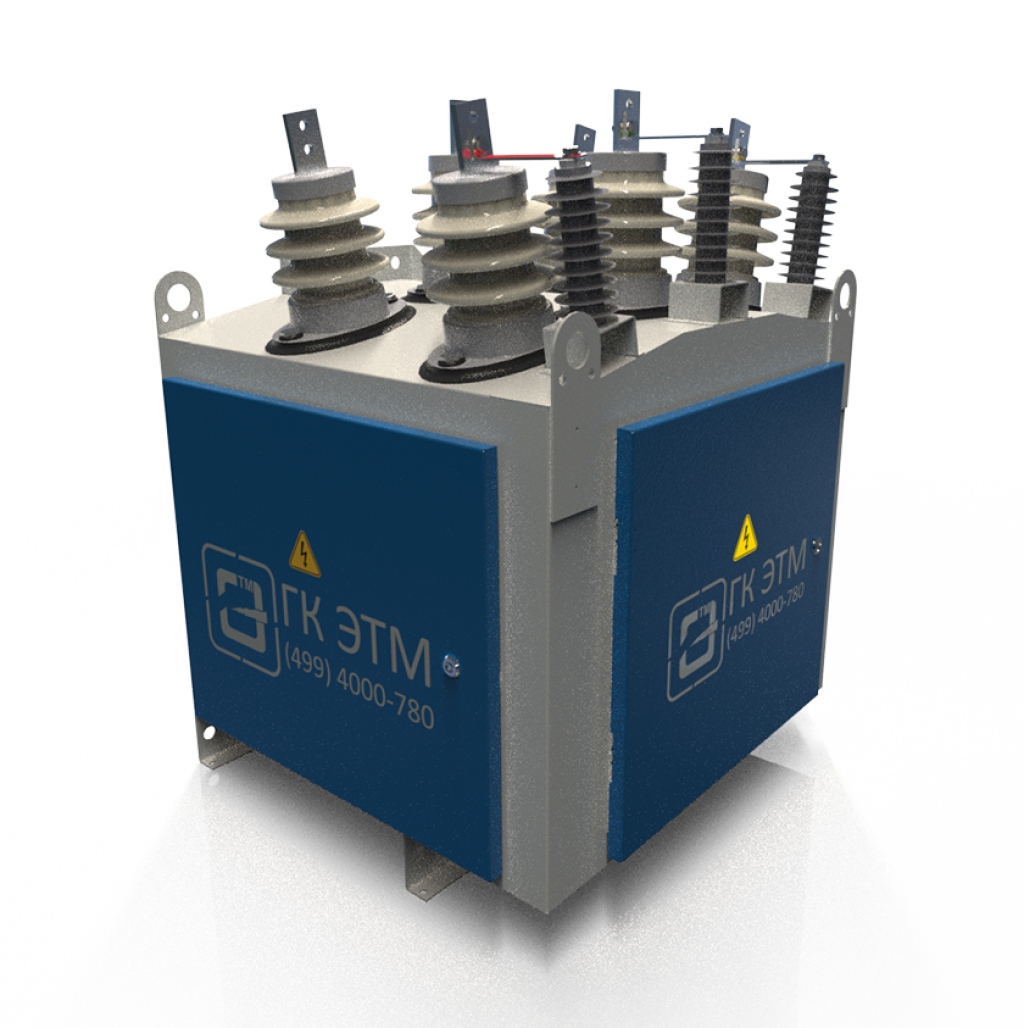

В верхнем модуле размещаются: проходные изоляторы, трансформаторы измерительных цепей, клеммы для подключения соединительного кабеля. По желанию Заказчика дополнительно могут быть установлены ограничители перенапряжений и линейные разъединители.
В шкафе нижнего модуля могут располагаться: электросчетчик, клеммы, автоматические выключатели, испытательная коробка для операций над счетчиком без отключения питания, модуль питания, система обогрева с терморегулятором, а также устройство беспроводной передачи данных в систему диспетчеризации.
ПКУ/ЭТМ в цифрах
29 штук ПКУ
среднемесячная отгрузка
95%
всех комплектующих из наличия
1 ДЕНЬ
срок изготовления, в случае наличия всех комплектующих и средней загруженности производства
С 2011 года
собираем надёжные ПКУ
Эволюция ПКУ/ЭТМ
Мы понимаем, что совершенства не существует, но постоянно к нему стремимся.
Каждое новое поколение корпуса проектировалось с учётом замечаний и пожеланий Заказчиков.
2011 - 2012 г.
Первый корпус имел форму трапеции
2013 - 2014 г.
Изменили форму, добавили быстроразъемное соединение
2015 - 2016 г.
Изменили цвет, степень защиты и т.д.
2019 г.
Уменьшили габариты и вес, доработали комплект крепления.
2017 - 2018 г.
Изменили цвет, конструктив появились латунные шпильки, площадки оцинкованные под ОПН и т.д.
Скупой платит дважды?
Хотим обратить Ваше внимание на конструктивные недостатки, которые могут повлиять, по
нашему мнению, на бесперебойную работу пункта коммерческого учёта. Будьте внимательны
при выборе поставщика, изучайте изделие перед покупкой. Ниже предлагаем ознакомиться на что обратить внимание.
Плохая герметизация сочленения проходных изоляторов и корпуса ПКУ, либо герметизация силиконовыми бытовыми герметиками (не рассчитаны для применения на открытом воздухе) или резиновыми прокладками (рассыхаются и трескаются под действием солнца и мороза) со 100% вероятностью приводят к образованию протечки воды внутрь корпуса. Вода, попадая внутрь корпуса высоковольтного модуля, смешивается со слоем пыли, находящимся на оборудовании (трансформаторах тока, напряжения, изоляторах), что приводит к короткому замыканию внутри корпуса и выходу из строя дорогостоящего оборудования и обесточиванию всех потребителей линии.
Окраска металлических корпусов методом напыления (с помощью краскопульта) с нарушением технологии (не достаточно хорошо проводится обезжиривание, отсутствует слой грунта, наложение краски в один слой, неравномерное наложение краски, потёки краски, "шагрень", непрокрасы в углах и местах стыка) приводит к ненадёжному покрытию металла и, как результат, к образованию ржавчины и отслоению краски в течении первых 2-ух – 3-ёх лет после начала эксплуатации ПКУ. При использовании метода порошковой покраски вышеописанные нарушения технологии невозможны из-за особенностей процесса нанесения покрытия. Кроме того, порошково-полимерное покрытие устойчиво к атмосферной коррозии и может уверенно эксплуатироваться более 30 лет.
Отсутствие плавких предохранителей у трансформаторов напряжения на стороне 6 (10) кВ является одной из причин высокой повреждаемости (при феррорезонансе токи достигают нескольких десятков ампер, что значительно превышают предельно допустимые токи первичных обмоток ТН, составляющие для ТН 6 кВ - 0,115 А, для ТН 10 кВ - 0,109 А), что, в свою очередь, влечёт за собой дорогостоящий ремонт, либо даже полную замену ПКУ.
Отсутствие подключённых в разомкнутый треугольник заземляемых трансформаторов напряжения (3хЗНОЛ, 3хЗНОЛП) группы низковольтных резисторов (позволяют снизить уровень перенапряжений при ОЗЗ (дуговых ОЗЗ) и подавить феррорезонансные процессы) приводит к быстрому выходу из строя ТН.
Неправильный выбор комплектующих (использование заземляемых трансформаторов ЗНОЛ-6(10) либо ЗНОЛП-6(10) вместо незаземляемых НОЛ-6(10) либо НОЛП-6(10) в схеме 2ТТ/2ТН приводит к неправильному учёту электроэнергии – напряжения контролируются только в 2-ух фазах, а не в 3-ёх (как происходит в схемах с НОЛ(П)'ами), соответственно, показания счётчика отличаются на 1/3 в меньшую сторону от реальных. Это приводит к наложению крупного штрафа Энергонадзором. Также, при реализации схемы 2ТТ/2ТН на базе заземляемых ТН, возникают явления феррорезонанса, приводящие к выходу из строя трансформаторов напряжения.
Использование гофротрубы из ПВХ без металлического экрана для соединительного кабеля с высокой вероятностью приводит к повреждению электросчётчика и вторичных цепей ТН от импульсных перенапряжений. Также, под действием факторов окружающей среды (жара, холод, УФ излучение), пластиковая гофра начинает трескаться и рассыпаться.
Габариты ПКУ для перевозки
Одноопорный комплект
в разборном виде
в разборном виде
Одноопорный комплект
в cборе
в cборе
Одноопорный комплект крепления ПКУ на опору является разборным, что позволяет минимизировать транспортные расходы.
Дорого или дёшево?
Нет смысла платить слишком много, но еще хуже нет смысла платить слишком мало.
Если Вы платите слишком много, Вы теряете какие-то деньги. И только. Но если Вы платите слишком мало, Вы можете потерять ВСЁ, если оборудование, которое Вы приобрели, выйдет из строя и потребует дорогостоящего ремонта, а то и вовсе полной замены.
Невозможно чему-то стоящему быть купленным за небольшие деньги.
Если Вы принимаете более дешевое предложение, Вы должны прибавить к цене риск, которому Вы себя подвергаете. И если Вы все-таки делаете это, значит, у Вас достаточно денег заплатить за что-то лучшее.
Фото оборудования Заказчиков, решивших взять дёшево.
Мы предлагаем надёжность!
Проверка технической документации на соответствие действующим нормам и правилам;
Входной визуальный контроль комплектующих и материалов;
Проверка монтажа цепей вторичной коммутации на соответствие принципиальным и монтажным схемам;
Проверка сборки силовой части на соответсвие сборочному чертежу и требованиям ПУЭ, ПТЭ;
Проверка работоспособности изделия в сборе, проводимая с использованием испытательного оборудования.
Производство ПКУ/ЭТМ
Комплектующие для ПКУ/ЭТМ проходят входной контроль, а именно снимаются вольт-амперные характеристики ТТ и ТН.
Фотографии отгрузок ПКУ/ЭТМ
Металлические корпуса модулей имеют защитное покрытие, предотвращающее коррозию. Предусмотрены монтажные рамы и крепежные отверстия, система дренажа для отвода сконденсировавшейся влаги, гермоввод для соединительного кабеля. Запираемые двери обеспечивают удобный доступ оперативного персонала к оборудованию.
