ПСС/ЭТМ-20 кВ — Пункт секционирования столбовой

ПРОИЗВОДCТВО НАДЁЖНЫХ ПСС С ГАРАНТИЕЙ ПРИЁМКИ ЭНЕРГОНАДЗОРОМ

Рассчитать стоимость

18шт

Среднемесячная отгрузка

94%

Комплектующих из наличия

5дн.

Средний срок изготовления

3 этапа

Контроля качества

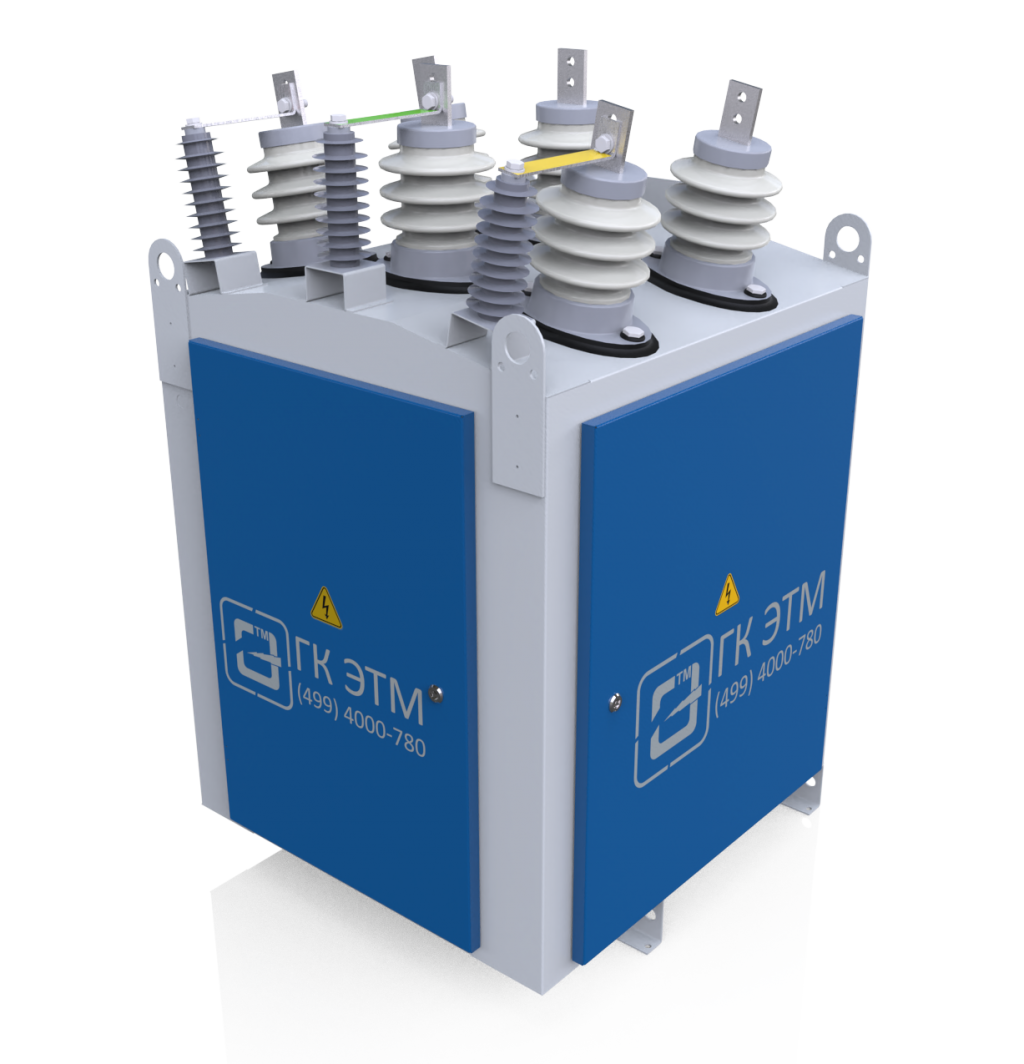

Пункт секционирования столбовой ПСС-20 — надежное и безопасное решение для воздушных линий

Пункт секционирования столбовой ПСС-20 — это современное компактное устройство, предназначенное для безопасного управления и защиты участков воздушных линий электропередачи (ВЛ) напряжением до 20 кВ. Он обеспечивает оперативное включение и отключение участков сети, а также их защиту от токов короткого замыкания. Мы производим ПСС-20 с особым вниманием к качеству, долговечности и соответствию всем требованиям нормативной документации.

Ключевые преимущества ПСС-20: безопасность и долговечность, заложенные в конструкции

Выбирая пункт секционирования ПСС-20, вы инвестируете в надежность электроснабжения на десятилетия вперед. Каждая деталь нашей конструкции продумана для работы в суровых российских условиях.

Антивандальное и всепогодное исполнение корпуса

Цельносварной корпус: Максимальная прочность и устойчивость к механическим воздействиям, исключает риск расхождения швов.
Порошковая окраска: Устойчивое к УФ-излучению, влаге и перепадам температур покрытие, защищающее металл от коррозии на протяжении всего срока службы.
Отбортовка корпуса и скругленные углы ошиновки: Повышенная безопасность при монтаже и обслуживании, отсутствие острых кромок.
Дренажный фильтр: Предотвращает образование конденсата внутри корпуса, защищая электрооборудование от влаги.
Стык изоляторов, обработанный клей-герметиком: Гарантированная защита от проникновения пыли и влаги в самые уязвимые узлы.

Безопасность эксплуатации и удобство обслуживания

Ручное отключение вакуумного выключателя и стопор дверей: Обеспечивают безопасность персонала при проведении ремонтных и сервисных работ.
Шкаф учета в антивандальном пластиковом корпусе со смотровым окном: Защита приборов учета от внешних воздействий и несанкционированного доступа при возможности визуального контроля показаний.
Петли внутренние: Защищены от несанкционированного доступа и внешних воздействий.
Качественная импортная фурнитура из нержавеющего металла: Петли, ручки и замки, которые не ржавеют и не заедают даже спустя годы эксплуатации.

Преимущества ПСС/ПУС

Нажмите на плюс или выберите их списка

Латунные шпильки

Неокисляющийся контакт обеспечивает надёжный контур заземления.

Оцинкованные площадки под ОПН

Не ржавеют и не окисляются со временем. Обеспечивают низкое переходное сопротивление. Оборудование надёжно защищёно от перенапряжений.

Отбортовка ответной части корпуса

Даже в случае просыхания уплотнения, обеспечит надежную герметизацию корпуса.

Термопечать на кембриках

Вторичные цепи промаркированы кембриками с термопечатью. Не стираются и не выцветают со временем, в отличии от написанными шариковой ручкой.

Провода по ГОСТ

Провода многожильные по ГОСТ 2,5 мм размещены в оплётке. В отличие от проводов выполненным по ТУ соответствуют заявленным характеристикам и требованиям ПУЭ.
Провода меньшего сечения приводят к нагреву, повреждению изоляции и короткому замыканию.

Уплотнение из вспененного пенополиуретана

Отсутствие уплотнителя по контуру дверей высоковольтного модуля и шкафа управления приводит к попаданию внутрь корпуса пыли и влаги, что рано или поздно приводит к короткому замыканию внутри

Аварийное ручное отключение

Позволяет оперативному персоналу обеспечить аварийное отключение пункта секционирования.

Возвышенная площадка

Площадка, паронитовая прокладка и герметик обеспечит максимальную гидроизоляцию стыка корпуса и изолятора.

Быстроразъемное соединение

Легкое и надежное сединение шкафа управления с высоковольтным модулем.

Видеообзор на ПСС/ПУС
Рассказываем как мы подходим к сборке оборудования

Задайте вопрос, мы онлайн

Высокое качество сборки и комплектующих

Комплекты крепления и метизы: Все крепежные элементы имеют покрытие методом горячего цинкования или являются оцинкованными с классом прочности 8.8 по ГОСТ, что исключает коррозию и обеспечивает высокую механическую надежность. Мы не используем ненадежные гроверы, только контргайки.
Латунные шпильки заземления внутри корпуса: Надежный и долговечный контакт для системы заземления.
Оцинкованные площадки под ОПН: Готовое, защищенное от ржавчины место для установки ограничителей перенапряжения.
Соединительный кабель в прорезиненном морозостойком металлорукаве: Защита цепей от механических повреждений, влаги и ультрафиолета.
Провода многожильные по ГОСТ 2.5 мм² в оплетке: Повышенная надежность и стойкость к вибрациям.
Клеммники ТТ и ТН закрыты пломбировочными крышками: Защита от несанкционированного доступа к измерительным цепям.
Вторичные цепи промаркированы комбиригами с термопечатью: Четкая, нестираемая маркировка для удобства монтажа, обслуживания и поиска неисправностей.

Получите консультацию нашего инженера

Написать в WhatsApp

Отвечаем в течении 30 секунд

Почему стоит заказать ПСС-20 именно у ГК ЭТМ? Открытость и компетенция как стандарт

Наше главное преимущество — это полная прозрачность и техническая экспертиза на всех этапах сотрудничества.

Гарантия соответствия: вы получаете то, что видите

Реальная продукция на сайте: Все фотографии и описания на нашем сайте — это изображения устройств, собранных на нашем производстве. Вы получите именно то, что видите, без неприятных сюрпризов в виде удешевленных аналогов «по факту».

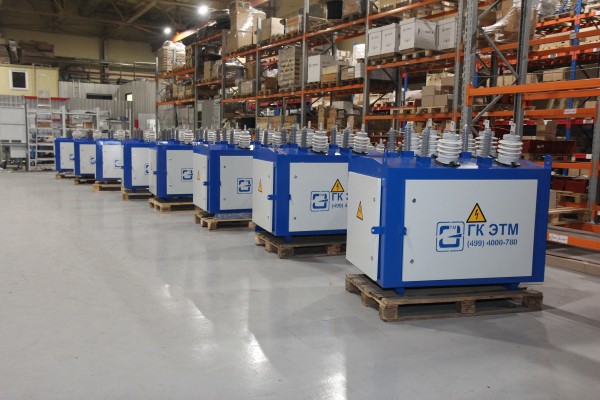

Открытое производство: Мы всегда готовы организовать для вас онлайн- или офлайн-экскурсию по цехам. Вы лично убедитесь в масштабах производства и текущей загрузке, что подтверждает наш стабильный рабочий процесс.
Детализированные коммерческие предложения: Мы не ограничиваемся одной строкой в КП. Каждое предложение содержит подробное техническое описание, спецификацию и обоснование решений.

Полный цикл компетенций для нестандартных задач

Мы не просто сборщики. В нашем штате есть все необходимые отделы для глубокой проработки проектов:

Конструкторский отдел — разрабатывает и адаптирует решения под ваши требования.
Отдел ПТО с собственной лабораторией — обеспечивает точность расчетов и испытаний.
Опытный инженерно-технический штат — решает сложные задачи на этапе проектирования и сборки.
Это позволяет нам не только тиражировать стандартные изделия, но и разрабатывать, решать и воплощать в жизнь нестандартные технические задачи наших клиентов.

Чертеж ПСС 20 кВ

Документы

Опросный лист.PDF

Технические характеристики.PDF

Технические характеристики ПСС 20 кВ

Наименование характеристики

Значение

Напряжение

20кВ

Номинальная частота

50 Гц

Номинальный ток отключения

20 кА

Номинальный ток термической стойкости

20 кА

Номинальное напряжение питания вспомогательных цепей

~220 В

Вид изоляции

Воздушная

Уровень изоляции

Нормальная

Наличие изоляции токоведущих элементов

Неизолированные

Климатическое исполнение по ГОСТ 15150-69

У1; УХЛ1

Влажность при температуре 20 С

<90%

Высота установки над уровнем моря

<1000 м

Ресурс по коммутационной способности: - при номинальном рабочем токе, не менее циклов ВО

5000

Ресурс по коммутационной способности: - при номинальном токе отключения, не менее

100

Класс точности трансформаторов тока

0,5; 0.2; 0.5S; 0.2S

Коэффициент трансформации трансформаторов тока

5/5 – 600/5

Срок службы, не менее

30 лет

Показать все характеристики

Контроль качества на каждом этапе

Сборка строго по ПУЭ: Все работы ведутся с неукоснительным соблюдением «Правил устройства электроустановок» — главного стандарта безопасности в отрасли.
Быстроразъемное соединение: Упрощает и ускоряет процесс монтажа и подключения устройства на объекте.
Личный кабинет клиента: Мы обеспечиваем максимальную открытость на всем этапе производства — от подтверждения заказа до отгрузки.

Пункт секционирования ПСС-20 от ETMZ — это не просто короб с оборудованием. Это продуманное до мелочей, безопасное и надежное устройство, созданное командой экспертов с полным циклом компетенций. Выбирая нас, вы выбираете прозрачность, качество, подтвержденное реальными фотографиями и открытыми цехами, и надежного партнера, способного реализовать проект любой сложности.
