Карьерная ячейка ЯКНО-10 кВ
Чертежи и габариты ЯКНО
Ячейки комплектные наружной установки ЯКНО-10 с системой защиты, управления и контроля используются для подключения карьерных потребителей к воздушным или кабельным трехфазным сетям с напряжением 10 кВ.
Такие приключательные пункты имеют различные типоисполнения и позволяют выполнить секционирование распределительных сетей, организовать сеть освещения рабочих площадок и создать собственную карьерную электрическую сеть нужной конфигурации. Также ЯКНО-10 могут входить в состав комплектных распределительных пунктов комплекса питания буровых установок.
Конструктивные преимущества КРУН
Оснащение сетчатыми дверьми
Многожильные провода по ГОСТ в защитной оплётке
Наличие смотровых окон для контроля положения разъединителей

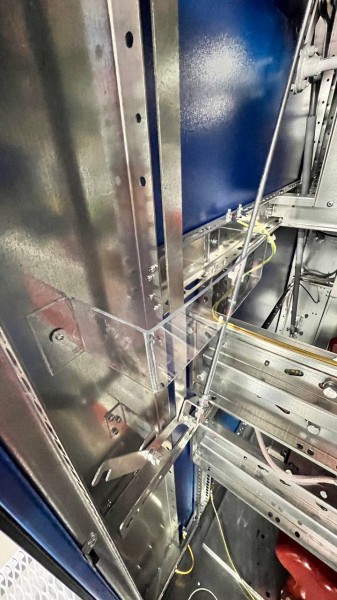

Изолированные тяги, ловители тяг (безопасность)
Заземление оборудования и агрегатов проводом 16 мм2
Уплотнение дверей IP54
Кронштейн крепления силового кабеля (вводного и отходящего)
Подготовка под телемеханику (положение всех коммутационных аппаратов)

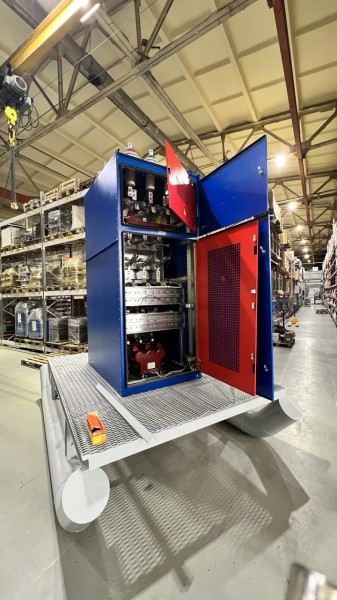

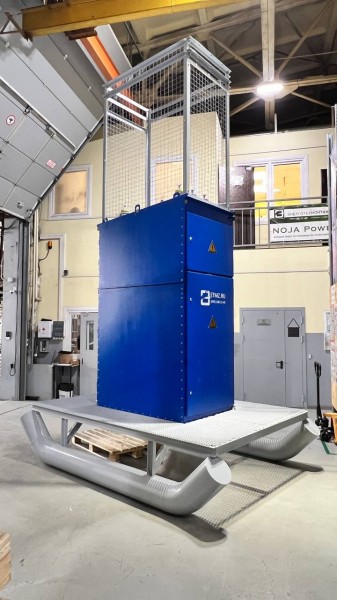

Все виды ячеек выполняются с кабельными или воздушными вводами-выводами, могут быть смонтированы на фундамент или комплектоваться санями (салазками) для перемещений. Ячейки комплектные наружной установки ЯКНО-10 имеют сертификаты соответствия, удобны в обслуживании, экологичны, взрыво- и пожаробезопасны.
Устройство

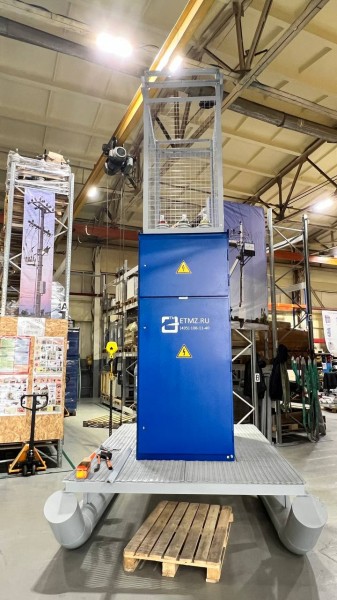

Ячейка с нормальным уровнем изоляции имеет сварной пыле- и брызгозащищенный корпус (шкаф), на котором смонтирована мачта-траверса с расположенными на ней разрядниками и опорно-штыревыми изоляторами для подключения ячейки. Для доступа к ним предусмотрена убираемая и блокируемая металлическая лестница.
В шкафу размещены коммутационные аппараты и механизмы управления ими, а также приборы измерения, устройства сигнализации, защиты сети, и другие.

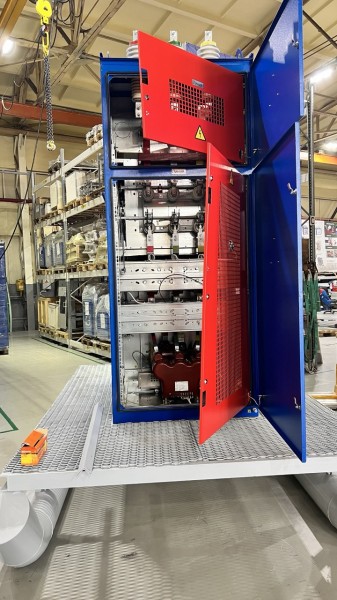

Для удобства и безопасности эксплуатации, конструктивно шкаф секционирован на отсеки. Двухсторонний доступ к оборудованию выполняется через запираемые двери отсеков. Дополнительно отсек разъединителя имеет съемную защитную сетку, позволяющую контролировать положение ножей разъединителя.
При необходимости в ячейке устанавливается автоматическая система обогрева оборудования.
| Наименование характеристики | Значение |
|---|---|
| Номинальное напряжение (линейное), кВ | 10 |
| Максимальное рабочее напряжение (линейное), кВ | 12 |
| Номинальный ток, А | 630, 1000 |
| Номинальный ток главных цепей, А | от 5 до 600 |
| Номинальный ток вспомогательных цепей, А | 1 или 5 |
| Номинальная частота, Гц | 50 |
| Класс точности приборов учёта | 0,5; 0,5S, 0,2, 0,2S |
| Климатическое исполнение по ГОСТ 15150-69 | У1; УХЛ1 |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Срок службы, не менее | 30 лет |
| Условия обслуживания | двухстороннее |
| Номинальный ток отключения, кА | 12,5 |
| Номинальный ток термической стойкости, кА | 12,5 |
| Номинальное напряжение питания вспомогательных цепей, В | ~220 |
| Номинальный ток электродинамической стойкости, кА | 32 |
| Габаритные размеры (ВхШхГ) исполнение кабель/кабель | 2684х1000х1480 |
| Габаритные размеры (ВхШхГ) исполнение ввод и/или вывод воздух | 2915х1000х1480 |
| Вес ЯКНО, кг | 850 |
| Гарантия, месяцев | 30 |
Особенности
В схемах первичных соединений, по желанию Заказчика, могут быть использованы масляные либо вакуумные выключатели с электрическим или электромеханическим приводом. Управление ими выполняется с помощью кнопок, вынесенных на фасад отсека управления. Некоторые виды выключателей, при потере оперативного питания, могут управляться механически, в ручном режиме. Возможно подключение дистанционного управления.
Ячейки комплектные наружной установки ЯКНО-10 имеют систему механических, логических и электромеханических блокировок, полностью исключающих возможность ошибочных действий оперативного персонала при переключениях.

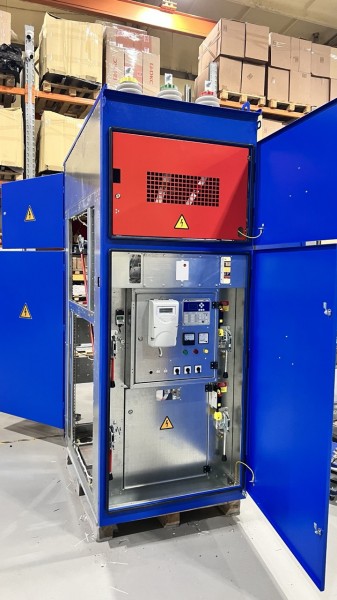

Устройства релейной защиты, контроля и учета потребления активной электроэнергии смонтированы на фасадной панели. При необходимости, для выполнения ремонтных работ, она может быть снята.
По выбору Заказчика в схемах релейной зашиты присоединений могут быть использованы микроэлектронные, микропроцессорные или электромеханические реле. Защиты имеют схемы оперативного контроля и световую индикацию срабатывания.
В дополнительном шкафу КВУР может быть размещен трансформатор собственных нужд и конденсаторы.
