Наша компания выполнила
ретрофит более 1000 ячеек.
Монтаж ячеек КСО и КРУ
Монтаж ячеек КСО.
От произвоителя КРУ ячеек.
опыт с 2009 года
было выполнено
в штате компании
средний срок работ
Выполняется установка, выверка и закрепление внутри ячейки приборов, а также присоединение к ним проводов и кабелей, устанавливаются и крепятся сборные ответвительные шины, шинопроводы воздушного моста и шинные мосты между рядами.
Реализованные проекты
Ячейка компрессора 6-кВ. Релейная панель. Выведена из работы из-за неисправности коммутационного аппарата. Отсек коммутационного аппарата. Выведена из работы из-за неисправности контактора 6 кВ.
Релейная панель после ретрофита. Вся автоматика налажена, компрессор запущен в работу. Установлен вакуумный выключатель. Компрессор запущен в работу.
Камера КСО-272, отсек выключателя. Маломасляный выключатель полностью выработал свой ресурс. Большие риски не отключения при коротком замыкании. Маломасляный выключатель и встроенная в его привод релейная защита нуждается в замене.
Камера КСО-272 после ретрофита, отсек выключателя. Установлен вакуумный выключатель с микропроцессорной защитой.
Камера БКСО, отсек силового выключателя. Масляный баковый выключатель полностью
выработал свой ресурс и нуждается в замене.
Установлен вакуумный выключатель и трансформаторы тока. Увеличение производительности производства на 20%
Ячейка КРУ 4КВС. Произошёл отказ масляного выключателя на выкатном элементе, втычные
контакты обгорели.
Ячейка КРУ после ремонта и модернизации. Заменена ошиновка, изоляторы, трансформаторы
тока, счётчик э/э, установлен вакуумный выключатель, микропроцессорная защита, ОПН.

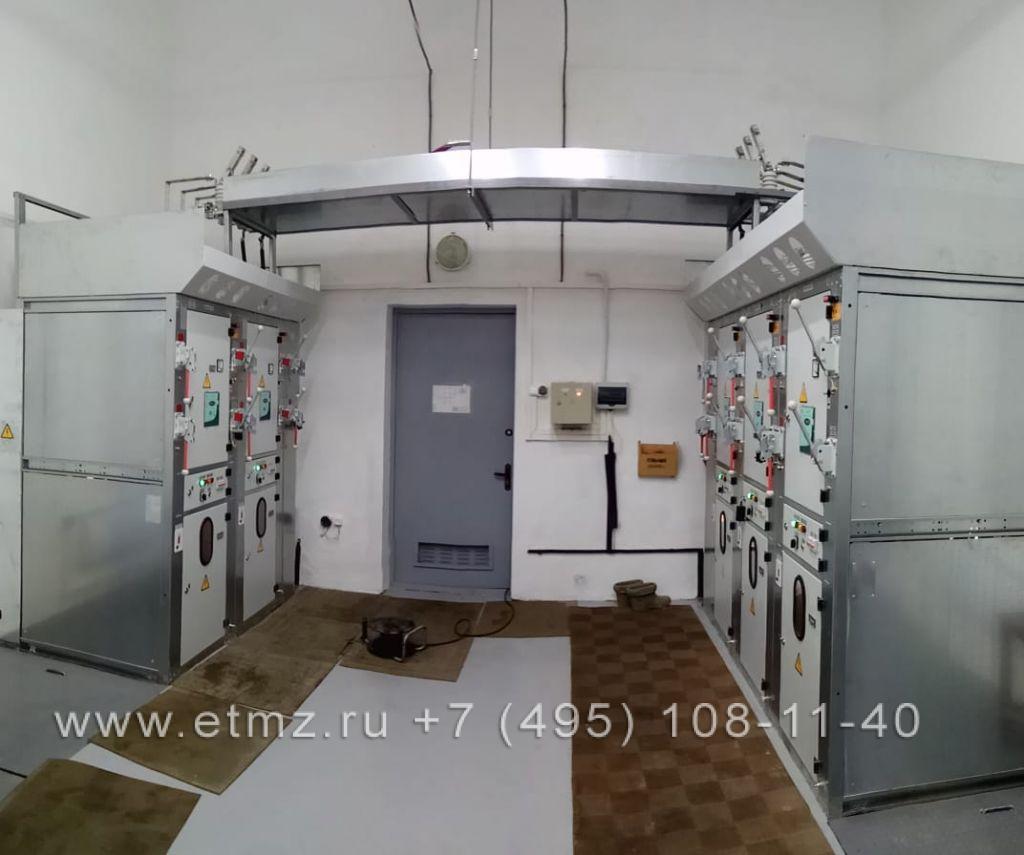

Фотографии электромонтажных высоковольтных работ
Допуски и документы
ГК «Энерготехмонтаж» располагает всеми необходимыми документами для выполнения работ с высоковольтным электрооборудованием. Собственная электролаборатория зарегистрирована для проведения испытаний и измерений электрооборудования до 35 кВ.
После завершения работ заказчику передаётся комплект технической и исполнительной документации в соответствии с составом выполненных работ.
- Акты
- Протоколы испытаний
- Исполнительные схемы
- Паспорта
- Сертификаты
- Технический отчёт
Факты в цифрах
- 2009 год основания компании
- 1079 ячеек модернизировано
- 51 сотрудник в компании
Отзывы наших клиентов
Наши клиенты
Наши партнеры за 17 лет работы. Спасибо вам за доверие.
Карта наших работ
Монтаж ячеек КСО требует минимальных затрат труда и времени. Ячейки поставляются на монтажную площадку уже в собранном (в пределах транспортного блока) виде и смонтированным внутри оборудованием, ошиновкой и схемами вторичных (вспомогательных) цепей.
Перед началом монтажа КСО необходимо полностью закончить все строительные работы по подготовке фундамента (выполненного из швеллеров) для ячеек, прокладке заземляющего контура и грозозащиты здания. Также должны быть закончены отделочные работы в помещении, а сами помещения очищены от пыли и строительного мусора.
Монтаж ячеек КСО
Перед началом монтажных работ выполняется проверка комплектности ячеек, ее состояния, сверяется состав внутреннего оборудования.
Установка КСО выполняется в соответствии с утвержденным проектом. Монтаж начинается с любой крайней камеры. При подъеме КСО используются рымы на крыше.
Затем установленная ячейка выверяется и временно закрепляется на фундаменте болтами. Соединение КСО между собой также выполняется болтами, начиная с нижних. После выверки камер (допускается выравнивание с помощью прокладок) их приваривают к закладным деталям основания и соединяют с контуром заземления.
Монтаж оборудования и подготовка ячейки к включению
На заключительном этапе монтажа выполняется установка, выверка и закрепление внутри ячейки оборудования и приборов, а также присоединение к ним проводов и кабелей.
Затем монтируется секционная перегородка (при необходимости) и проводится выверка опорных изоляторов сборных шин, устанавливаются и крепятся сборные ответвительные шины к оборудованию, шинопроводы воздушного моста, и шинные мосты между рядами.
Далее проводится контрольная затяжка всех болтовых соединений, шплинтов и гаек движущихся частей оборудования в ячейке, проверяется плавность хода выкатного элемента. Устанавливаются лампы освещения, сигнальные лампы и колпачки сигнальной аппаратуры
При необходимости восстанавливается смазка всех трущихся частей приводов выключателей и других механизмов, а также поврежденное антикоррозийное покрытие.
Выполняется проверка дугогасящей среды в высоковольтных выключателях, сцепления и работа их приводов, а также действие сигнально-блокировочных устройств совместно с выключателями и разъединителями. Зачищаются контактные поверхности ножей, щек разъединителей и выключателей нагрузки, щупом проверяются контакты силовых выключателей и исправность их механических блокировок. Состояние изоляции аппаратов и приборов в ячейках определяется с помощью мегаомметра.
Затем выполняется установка искровых промежутков разрядников и проверка работы разгрузочных клапанов в корпусе ячеек и другие пусконаладочные работы, предусмотренные производителем КСО.
Монтаж ячеек КСО следует вести в строгом соответствии прилагаемой инструкцией завода-изготовителя. При этом следует избегать повреждений и деформации элементов КСО и не допускать отклонений от проекта.
