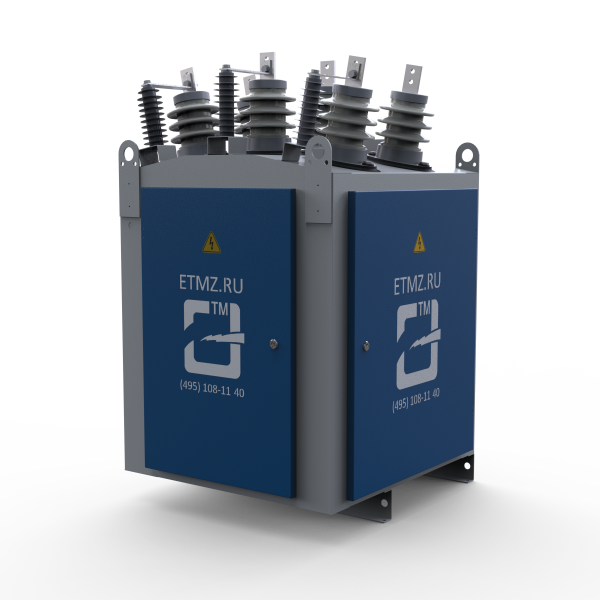

ПСС/ЭТМ-10 кВ — Пункт секционирования столбовой

18шт

Среднемесячная отгрузка

94%

Комплектующих из наличия

5дн.

Средний срок изготовления

3 этапа

Контроля качества

Рассчитайте стоимость ПСС
ответив всего на несколько вопросов

Онлайн

Сергей Ельцов

Вопрос 1 из 6
Онлайн

Сергей Ельцов

Номинальное напряжение:

Нажмите на вариант ответа и переходите к следующему вопросу
далее
Выберите 1 вариант ответа и жмите кнопку "Далее"

Преимущества ПСС/ПУС

Нажмите на плюс или выберите их списка

Латунные шпильки
Неокисляющийся контакт обеспечивает надёжный контур заземления.
Оцинкованные площадки под ОПН
Не ржавеют и не окисляются со временем. Обеспечивают низкое переходное сопротивление. Оборудование надёжно защищёно от перенапряжений.
Отбортовка ответной части корпуса
Даже в случае просыхания уплотнения, обеспечит надежную герметизацию корпуса.
Термопечать на кембриках
Вторичные цепи промаркированы кембриками с термопечатью. Не стираются и не выцветают со временем, в отличии от написанными шариковой ручкой.
Провода по ГОСТ
Провода многожильные по ГОСТ 2,5 мм размещены в оплётке. В отличие от проводов выполненным по ТУ соответствуют заявленным характеристикам и требованиям ПУЭ.
Провода меньшего сечения приводят к нагреву, повреждению изоляции и короткому замыканию.
Уплотнение из вспененного пенополиуретана
Отсутствие уплотнителя по контуру дверей высоковольтного модуля и шкафа управления приводит к попаданию внутрь корпуса пыли и влаги, что рано или поздно приводит к короткому замыканию внутри
Аварийное ручное отключение
Позволяет оперативному персоналу обеспечить аварийное отключение пункта секционирования.
Возвышенная площадка
Площадка, паронитовая прокладка и герметик обеспечит максимальную гидроизоляцию стыка корпуса и изолятора.
Быстроразъемное соединение
Легкое и надежное сединение шкафа управления с высоковольтным модулем.
Видеообзор на ПСС/ПУС
Рассказываем как мы подходим к сборке оборудования
Задайте вопрос, мы онлайн

Персональная онлайн презентация

За 3 минуты расскажем и покажем наш завод и оборудование

Покажем все как есть

  • cклад готовой продукции
  • склад комплектующих
  • цех первичной сборки
  • цех вторичной сборки
  • лабораторию
Заказать онлайн презентацию

Заказать онлайн презентацию

Укажите свои контакты и эксперт проекта свяжется с Вами в первую свободную минуту

Обычно мы перезваниваем в течении 3 минут

Нажимая кнопку вы соглашаетесь с условиями
Политики конфиденциальности

Технические характеристики

Технические характеристики

Наименование характеристики

Значение

Номинальное напряжение (линейное)

10 кВ

Максимальное рабочее напряжение (линейное)

12 кВ

Номинальный ток главных цепей

630 А

Номинальная частота

50 Гц

Номинальный ток отключения

20 кА

Номинальный ток термической стойкости

20 кА

Показать все характеристики

Срочное изготовление

Пункты секционирования столбовые ПСС

ЗВОНИТЕ
За 2 дня
Из комплектующих на нашем складе
Заказать ПСС за 2 дня

Заказать срочное изготовление ПСС/ПУС

Укажите свои контакты и эксперт проекта свяжется с Вами в первую свободную минуту

Обычно мы перезваниваем в течении 3 минут

Нажимая кнопку вы соглашаетесь с условиями
Политики конфиденциальности

Комплектации ПСС/ЭТМ

В стандартную комплектацию ПСС/ЭТМ входит высоковольтный и низковольтный модуль с комплектами крепления

Базовые опции

  • Быстроразъёмное соединение ВМ с ШУ
    Разъём типа HARTING облегчает монтаж и подключение оборудования.
  • Аварийное ручное отключение
    Высокая безопасность работы изделия и бесперебойное электроснабжение потребителей.
  • Универсальный комплект креплений

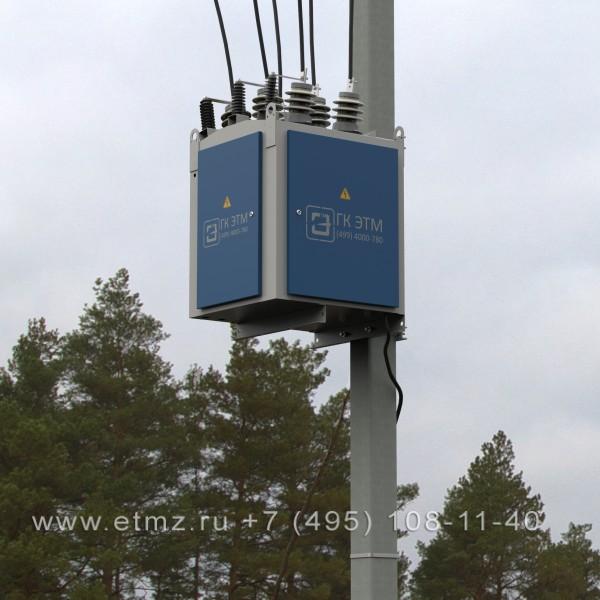

    Позволяет закрепить высоковольтный модуль на любую одностоечную опору ВЛ 6-10кВ
  • Указатель положения контактов
    Определение состояния ВКЛ/ВЫКЛ
  • Мембранный клапан IP65
    Для слива конденсата и защиты от пыли и насекомых

Дополнительные опции

  • Телемеханика (SСADA)
    Протоколы МЭК-101, МЭК-104, МЭК-61850 Modbus, DNP3
  • ИБП с ёмким АКБ
    Время автономной работы ИБП не менее 24 часов
  • Площадка обслуживания шкафа управления
    Позволяет комфортно и безопасно проводить работы в ШУ
  • Управление с телефона
    Бесплатная программа при наличии опции телемеханики
  • Комплект линейной арматуры
    СИП, зажимы, натяжные изоляторы для установки на промежуточную опору
  • Двухопорный комплект крепления

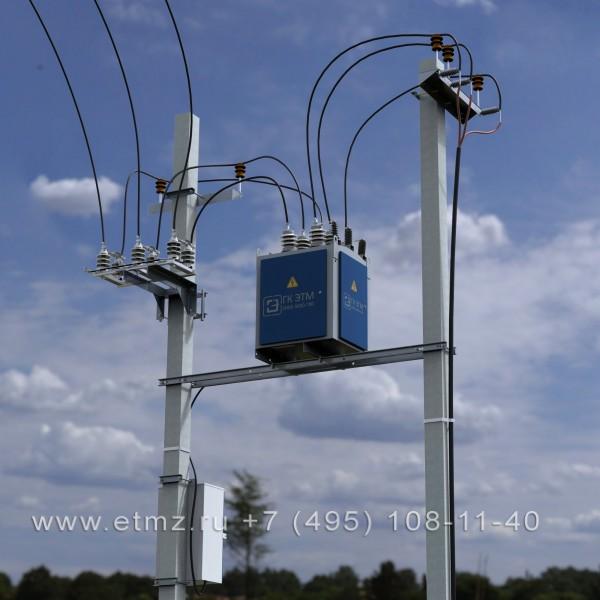

    Проверенное типовое решение для установки ПСС между опорами

Заводские испытания

Проведение заводских испытаний гарантирует правильную работу изделия!

Перечень мероприятий электротехнической лаборатории ЭТМ Базовые испытания Приемо-сдаточные испытания
Визуальный осмотр
8 показателей
  • Проверка наличия цепи между составными частями в ЭУ и корпусом
  • Проверка момента затяжки болтовых соединений
  • Протяжка клеммных соединений
  • Проверка сопротивления изоляции высоковольтного модуля(ВМ), низковольтного модуля (НМ)
  • Высоковольтные испытания ВМ
  • Проверка переходного сопротивления контактов
  • Проверка наличия предупреждающих знаков, наклеек заземления, маркировки составных частей НМ, шильдов
  • Проверка наличия пакета документов/паспортов на ПСС
+ +
Подача оперативного питания на цепи управления, сигнализации, освещения, обогрева (с отсоединенными вторичными цепями ТСН):
10 проверок
  • Включение всех АВ и проверка цепей освещения, обогрева, коммуникации
  • Проверка циклов В/О (МУ/ДУ)
  • Проверка цепей сигнализации (индикация положения ВВ, аварийная индикация)
  • Проверка механического откл. ВВ
  • Проверка механической индикации положения ВВ
  • Конфигурирование устройства РЗА под ПСС для прохождения дальнейших испытаний
  • Прогрузка номинальным рабочим током главных цепей. Проверка правильности сборки токовых цепей, коэффициентов трансформации ТТ.
  • Прогрузка главных цепей аварийными токами. Проверка срабатывания устройства РЗА от ТО, МТЗ и её воздействия на ВВ (с наличием оперативного питания и с питанием от токовых цепей)
  • Проверка автоматики АПВ
  • Проверка включения ВВ с помощью ручного генератора (для BB с блоком управления)
+ +
Снятие оперативного питания со всех цепей. Подключение вторичных цепей ТСН.
2 проверки
  • Подача на главные цепи рабочего напряжения (6,10 кВ). Проверка коэффициентов трансформации ТН, ТСН.
  • Стирание проверочных уставок РЗА из памяти устройства микропроцессорной защиты
+ +
Технический отчёт по результатам испытаний - +
Параметрирование и проверка уставок - +
Пакет документов для сдачи в сетевую организацию - +
Что получает заказчик
Надежное и испытанное оборудование
Надежное и испытанное оборудование с протоколами для сдачи в сетевую организацию.
Заказывая приемо-сдаточные испытания у нас вы сэкономите от 20000р.
В среднем выездная лаборатория стоит от 50 000р до 150 000р
стоимость
46,500р

Собираем надежное оборудование

Сертификаты и декларации

Многие производители не имеют деклараций о соответствии, а только сертификат.
Обращаем Ваше внимание, что данный вид продукции не может быть использован без декларации о соответствии!

Документация
  • Паспорт изделия
  • Паспорта комплектующих (оригиналы)
  • Руководство по эксплуатации
  • Сертификат и декларации
  • Схемы вторичных цепей
  • Инструкция по монтажу

Наше производство выпустило более
5000 штук единиц продукции,
Будьте уверены, мы изготовим Вам надежное
электрооборудование без задержек.

Буравков Сергей Михайлович
Генеральный директор ГК Энерготехмонтаж

Факты в цифрах

  • 2009 год основания компании
  • 5241 единиц отгружено
  • 51 сотрудников в компании

Отзывы наших клиентов

Наши клиенты

Наши партнеры за 14 лет работы. Спасибо вам за доверие.

ВОСТОЧНАЯ ГОРНОРУДНАЯ КОМПАНИЯ
Реклоузер 35 кВ
19.06.20
ДРСК
ПКУ
07.07.2022
Газпромнефть
Реклоузер 35 кВ
Транснефть
ПКУ, КРУН, ПСС, Реклоузеры
УАЗ
КРУН
Интер РАО
Выкатные элементы
Атомфлот
Реклоузер 35 кВ
ПРЕОБРАЖЕНСКНЕФТЬ
ПКУ
МОСОБЛЭНЕРГО
ПКУ, ПСС, КРУН
ТАТНЕФТЬ
Реклоузер 35 кВ
Россети
ПКУ, ПСС, Реклоузеры
Эльстер Метроника
ПКУ
РСК Ямала
Реклоузеры
ГОСЗНАК
Ретрофит ячеек
ОБЛКОМУНЭНЕРГО
ПКУ, ПСС, Реклоузеры OSM
ОБОРОНЭНЕРГО
ПКУ, ПСС, Реклоузеры OSM
Мантрак Восток
Ячейки КСО
ВОЛЬФРАМ
ПКУ, ПСС
Великолукский мясокомбинат
ПСС
РОСНЕФТЬ
ПСС, Реклоузеры

Карта отгрузок ПCC

Пункт секционирования столбовой ПСС-10 (реклоузер) позволяет повысить надежность воздушных и воздушно-кабельных электросетей с напряжением 10 кВ. С помощью такого реклоузера выполняются коммутации при нормальных режимах работы сети, а также защита, секционирование и резервирование питания ЛЭП в аварийном режиме.
Преимущества использования

Устройство работает в автоматическом режиме, и не требует обслуживания во время использования. Возможно дистанционное и ручное (местное) управление коммутационным оборудованием. Благодаря применению такого реклоузера значительно уменьшается количество аварийных отключений потребителей, а также упрощается поиск и локализация поврежденных участков ЛЭП, выполняется АВР и АПВ. Использование современного коммутационного оборудования и микропроцессорных средств защиты линий позволяет сократить расходы на монтаж и обслуживание ПСС-10, упрощает модернизацию и строительство новых энергосистем.

Состав

Пункт секционирования столбовой ПСС-10 имеет: высоковольтный (коммутационный) модуль, шкаф управления им, соединяющий модули многожильный кабель со штепсельными разъемами и монтажный комплект.

Высоковольтный модуль

В этом модуле располагается малогабаритное высоковольтное коммутационное оборудование – вакуумный выключатель с электромагнитным приводом и механической защелкой. Выключатель такого типа имеет большой коммутационный ресурс при малом весе, что особенно важно для такого пункта. В коммутационном модуле также расположены трансформаторы вторичных цепей и собственных нужд, ограничители перенапряжений, проходные и стержневые фарфоровые изоляторы.
Влаго- и пылезащищенный корпус высоковольтного модуля выполнен из листовой стали и имеет дренажный фильтр для удаления сконденсировавшейся влаги, а также взрывной клапан.

Шкаф управления и защиты

Здесь содержится низковольтное оборудование для дистанционного и ручного управления вакуумным выключателем, устройства релейной защиты линии и противоаварийной автоматики, а также элементы других систем. Состав элементов зависит от схемы питания ЛЭП. Тип устройств определяется Заказчиком.
Дополнительно в модуле может быть размещена аппаратура дистанционной связи, автоматическая система обогрева шкафа, источник резервного питания и приборы учета потребления электроэнергии.

Герметичный навесной металлический корпус шкафа с запираемой дверью также имеет дренажный фильтр. На индикаторной панели отображаются состояния различных элементов пункта.
Для питания оборудования, расположенного в этом модуле, используется трансформатор собственных нужд высоковольтного модуля.

Управление

Удаленное управление может быть осуществлено как по проводным, так и по беспроводным каналам связи через персональный компьютер с установленным фирменным программным обеспечением. Автоматическое управление осуществляется с помощью единой системы телемеханики.
