КРУН-20 кВ
ПРОИЗВОДСТВО НАДЕЖНЫХ КРУН ОТ ЭКСПЕРТОВ В ЭНЕРГЕТИКЕ
Рассчитать стоимость
20шт
Среднемесячная мощность производства
93%
Комплектующих из наличия
20дн.
Средний срок изготовления
3этапа
Контроля качества
Чертеж КРУН-20 кВ
Технические характеристики КРУН-20 кВ
Наименование характеристики
Значение
Напряжение
Расшифровка обозначения КРУН
КРН-IV – Комплектное распределительное устройство наружной установки
10 – Номинальное напряжение (6-35 кВ)
К/В – В/В – воздушный ввод/воздушный вывод;
К/К – кабельный ввод/кабельный вывод;
К/В – кабельный ввод/ воздушный вывод;
В/К – воздушный ввод/ кабельный вывод;
Ш/Ш – шинный ввод/ шинный вывод;
В/Ш – воздушный ввод/ шинный вывод;
Ш/В – шинный ввод/ воздушный вывод;
Ш/К – шинный ввод/ кабельный вывод;
К/Ш – кабельный ввод/ шинный вывод
К/К – кабельный ввод/кабельный вывод;
К/В – кабельный ввод/ воздушный вывод;
В/К – воздушный ввод/ кабельный вывод;
Ш/Ш – шинный ввод/ шинный вывод;
В/Ш – воздушный ввод/ шинный вывод;
Ш/В – шинный ввод/ воздушный вывод;
Ш/К – шинный ввод/ кабельный вывод;
К/Ш – кабельный ввод/ шинный вывод
ВВ – Функциональное назначение ячейки:
ТН – трансформатор напряжения
СВ – секционный выключатель
СР – секционный разъединитель
ТСН – трансформатор собственных нужд
ВВ – вводной выключатель
ОЛ – отходящая линия
ТН – трансформатор напряжения
СВ – секционный выключатель
СР – секционный разъединитель
ТСН – трансформатор собственных нужд
ВВ – вводной выключатель
ОЛ – отходящая линия
УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ15150
КРУН производства ЭТМ это:
01
Блокировка дверей и сеток
Безопасность для оперативного персонала. Невозможно открыть дверь при включенном положении разъединителя.
02
Перегородки внутри ячейки
Безопасность при проведении работ: персонал не влезет в соседний отсек, который может находиться под напряжением. Локализация: если происходит авария в одном из отсеков ячейки, оборудование, расположенное в других отсеках с большей вероятностью останется неповреждённым/объём повреждений будет меньше, чем при отсутствии перегородок.
03
Максимальная защита от коррозии
Покраска полиуретановой цинкосодержащей грунтовкой и полиуретановой краской. Общий слой до 250мкм.
04
Отдельный релейный отсек
Удобство обслуживания и возможность блокировки доступа - другой стандартный ключ. Безопасность обслуживания устройств РЗиА, невозможно попадание персонала СРЗиА под высокое напряжение. Достигается надёжное экранирование оборудования РЗиА от наводок от высоковольтных цепей ячейки.
05
Подготовка под телемеханику
КРУН нашего производства - это элемент распределённой автоматизации линии, полностью готовый к интеграции в любую SCADA систему. Главные и заземляющие ножи оснащены концевыми выключателями - на мнемосхеме видно положение всех коммутационных аппаратов
06
Уплотнения дверей и силовых кабелей
Высокая степень герметичности изделия (IP54) обеспечивает долгую и безаварийную работу ячейки: внутрь не попадает вода и пыль, не селятся насекомые.
Заказать срочное изготовление КРУН
Укажите свои контакты и эксперт проекта свяжется с Вами в первую свободную минуту
Сертификаты и декларации
Многие производители не имеют деклараций о соответствии, а только сертификат.
Обращаем Ваше внимание, что данный вид продукции не может быть использован без декларации о соответствии!
Документация
- Паспорт изделия
- Паспорта комплектующих (оригиналы)
- Руководство по эксплуатации
- Сертификат и декларации
- Схемы вторичных цепей
- Инструкция по монтажу
Буравков Сергей Михайлович
Генеральный директор ГК Энерготехмонтаж
Факты в цифрах
- 2009 год основания компании
- 5241 единиц отгружено
- 51 сотрудников в компании
Отзывы наших клиентов
... Читать полностью
Компания
ОАО «МК ОРМЕТО-ЮУМЗ»
Организация ООО «ЭТМ» является подрядчиком ФГУП «ВИАМ» с 2015 года. За 2,5 года ООО «ЭТМ» исполнило в полном объёме 2 договора по замене масляных выключателей на вакуумные в ячейках КСО на предприятиях ФГУП «ВИАМ».
За время сотрудничества компания ООО «ЭТМ» зарекомендовала себя как квалифицированный и исполнительный подрядчик.
Компания
ВЭТЦ ВИАМ
Нашей компанией ООО МПП "СибБурЭнерго" были закуплены несколько партий пунктов коммерческого учёта ПКУ производства компании ООО «ЭТМ» ИНН 7722699172.
Пункты коммерческого учета были произведены качественно, в полном соответствии с техническим заданием и поставлены в короткий срок. Очень понравился продуманный в деталях и выверенный конструктив изделия.
Выражаем благодарность за добросовестную работу и надеемся на дальнейшее долгосрочное сотрудничество.
Компания
ООО МПП «СибБурЭнерго»
Особое преимущество ООО «ЭТМ» - высокая трудовая дисциплина и профессиональная подготовка. Оснащённость оборудованием для выполнения всех видов работ также находится на высшем уровне.
ООО «Электросила» рекомендует ООО «ЭТМ» как проверенного, надёжного и ответственного партнёра.
Компания
ООО "Электросила"
В июле 2018 года, нашей компанией ООО «ТОРЭЛС» были закуплены пункты коммерческого учёта ПКУ-10 в количестве 2 (двух) штук производства ООО «ЭТМ» ИНН 7722699172.
Качеством продукции довольны. Понравилось, что корпус сварной толщиной 2мм и выполнена качественная порошковая покраска. Сроки изготовления составили 4 дня.
Выражаем благодарность и надеемся на дальнейшее долгосрочное сотрудничество.
Компания
ООО «ТОРЭЛС»
Сообщаем, что наша организация сотрудничает с ООО «ЭТМ» с 2016г. и по настоящее время. За эти годы мы заключили договоры поставки коммутационного оборудования Таврида Электрик с последующим их монтажом и проведением пуско-наладочных работ в наших РП.
За время нашего сотрудничества ООО «ЭТМ» зарекомендовало себя как надежный, ответственный и своевременно выполняющий свои обязательства Поставщик.
Компания
ООО «Серпуховской двор»
0 т лица нашей организации выражаем благодарность ООО «ЭТМ» за вьшолнение раоо г по модернизации ячеек КСО -2УМЗ в части замены маслянных выключателей на вакуумные с РЗиА в РП-17112 по Договору №13/17 от 12 мая 2017г.
Компания
Обувная фабрика «ПАРИЖСКАЯ КОММУНА»
В процессе работы сотрудники ООО «ЭТМ» проявили себя как надёжные и ответственные специалисты, выполняли полный перечень работ в сжатые сроки и на высоком технологичном уровне с отличным качеством работ.
Компания МУП «Выксаэнерго» рекомендует компанию ООО «ЭТМ» как надёжного и добросовестного партнёра.
Компания
МУП «Выксаэнерго»
От лица нашей организации выражаем благодарность ООО «ЭТМ» за плодотворное сотрудничество в области поставок электротехнической продукции.
ООО «ЭТМ» осуществляло поставку для ООО «ПКФ «Энергосервис» автоматических вакуумных реклоузеров 6 кВ в количестве 2 шт. для электроснабжения завода Haval в Особой экономической зоне индустриальный парк «Узловая» Тульской области.
Компания
ООО «ПКФ» Энергосервис»
Поставленные ООО «ЭТМ» реклоузеры отлично выполняют задачи коммутации, защиты, АВР и быстродействующего АПВ сетей 35 кВ. Надёжность электроснабжения потребителей (нефтяных месторождений) значительно повысилась. Современная система управления реклоузерами через развёрнутую нашей компанией SCADA даёт полную информацию о состоянии коммутационного аппарата, регистрации аварийных событий, измерениях параметров качества электроэнергии и показателях нагрузки.
Особенно отмечаем наличие у специалистов ООО «ЭТМ» опыта в монтаже и наладке реклоузеров OSM38. При работе с ними решение текущих вопросов проходило оперативно и на высоком профессиональном уровне.
Компания
ТОО «Smart Engineering Group»Наши клиенты
Наши партнеры за 14 лет работы. Спасибо вам за доверие.
ВОСТОЧНАЯ ГОРНОРУДНАЯ КОМПАНИЯ
Реклоузер 35 кВ
19.06.20
19.06.20
ДРСК
ПКУ
07.07.2022
07.07.2022
Газпромнефть
Реклоузер 35 кВ
Транснефть
ПКУ, КРУН, ПСС, Реклоузеры
УАЗ
КРУН
Интер РАО
Выкатные элементы
Атомфлот
Реклоузер 35 кВ
ПРЕОБРАЖЕНСКНЕФТЬ
ПКУ
МОСОБЛЭНЕРГО
ПКУ, ПСС, КРУН
ТАТНЕФТЬ
Реклоузер 35 кВ
Россети
ПКУ, ПСС, Реклоузеры
Эльстер Метроника
ПКУ
РСК Ямала
Реклоузеры
ГОСЗНАК
Ретрофит ячеек
ОБЛКОМУНЭНЕРГО
ПКУ, ПСС, Реклоузеры OSM
ОБОРОНЭНЕРГО
ПКУ, ПСС, Реклоузеры OSM
Мантрак Восток
Ячейки КСО
ВОЛЬФРАМ
ПКУ, ПСС
Великолукский мясокомбинат
ПСС
РОСНЕФТЬ
ПСС, Реклоузеры
Карта отгрузок КРУН
Похожее оборудование

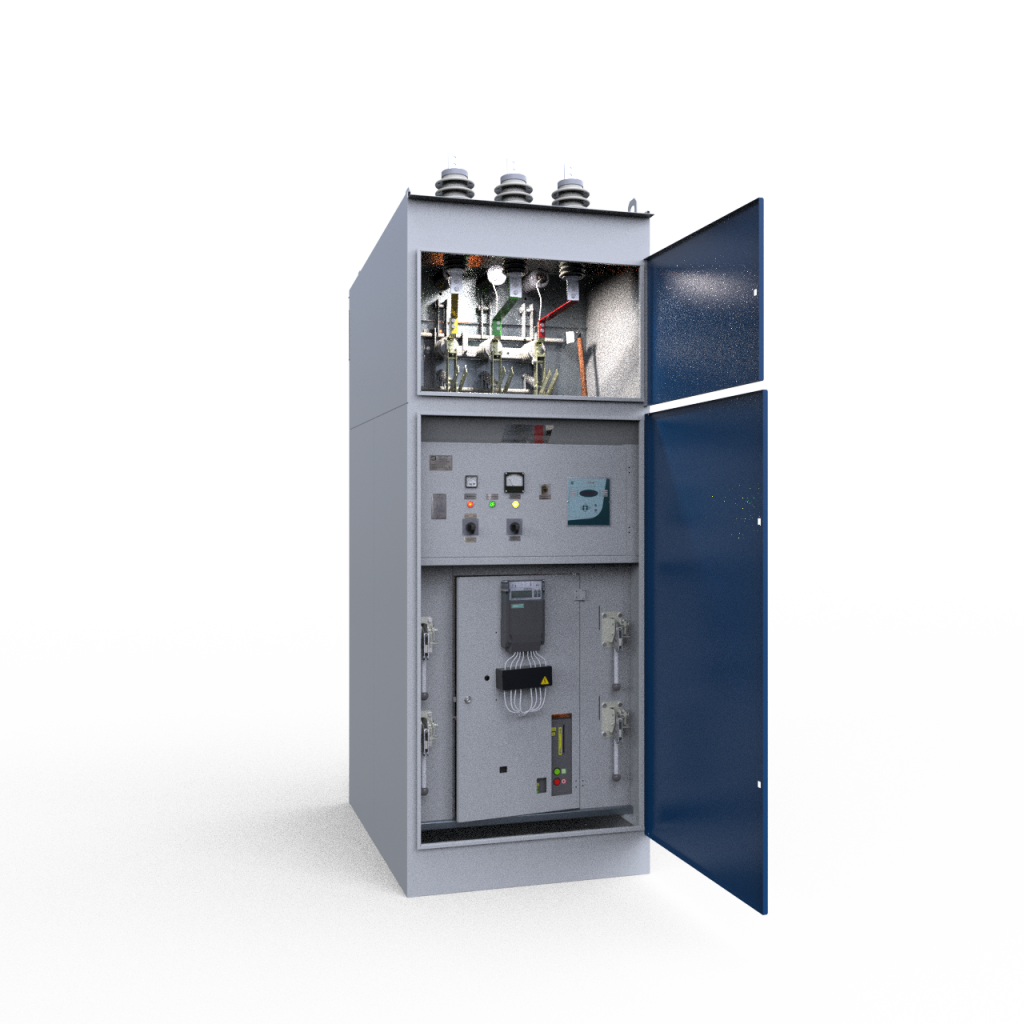

Комплектное распределительное устройство КРУН-20 кВ
Комплектное распределительное устройство наружной установки (КРУН) на напряжение 20 кВ — это электротехническое оборудование, предназначенное для приема, распределения и учета электроэнергии в сетях среднего напряжения. Оно широко применяется в городских и промышленных электросетях, на подстанциях, а также в системах энергоснабжения крупных объектов.
Назначение и область применения
КРУН-20 кВ используется для:
- Распределения электроэнергии в сетях 20 кВ.
- Защиты линий от перегрузок и коротких замыканий.
- Учета электроэнергии.
- Автоматизации управления сетью.
Основные сферы применения:
- Городские распределительные сети.
- Промышленные предприятия.
- Сельскохозяйственные объекты.
- Нефтегазовая и горнодобывающая отрасли.
Конструкция и состав КРУН-20 кВ
КРУН представляет собой металлический шкаф с защитой от внешних воздействий (IP34, IP54). В его состав входят:
Основные компоненты:
- Вводные и секционные выключатели – вакуумные или элегазовые.
- Разъединители и предохранители – для защиты и коммутации.
- Трансформаторы тока и напряжения – для измерений и защиты.
- Релейная защита и автоматика (микропроцессорные терминалы).
- Устройства учета электроэнергии.
- Система шин – гибкие или жесткие.
Дополнительное оборудование:
- Система дистанционного управления (SCADA).
- Устройства защиты от перенапряжений (ОПН).
- Обогрев и вентиляция.
Заключение
КРУН-20 кВ – это современное, надежное и удобное решение для распределения электроэнергии в сетях среднего напряжения. Благодаря модульной конструкции, высокой степени защиты и возможности автоматизации, такие устройства становятся все более востребованными в энергетике и промышленности.
