Ячейки комплектные наружной установки ЯКНО-6 являются одиночными распределительными устройствами, которые предназначены для питания и защиты внутрикарьерных линий электропередачи с напряжением 6 кВ.
Такие приключательные пункты позволяют секционировать внутренние сети карьеров и других мест добычи полезных ископаемых с внекарьерными линиями электропередач, а также организуют освещение рабочих площадей. Они обеспечивают подключение энергоемких электрических машин, электродвигателей, трансформаторов, установок различного назначения и других рабочих механизмов в местах добычи полезных ископаемых. Также они могут входить в состав комплектных распределительных пунктов комплекса питания буровых лебедных установок.
Конструктивные преимущества КРУН
Оснащение сетчатыми дверьми
Многожильные провода по ГОСТ в защитной оплётке
Наличие смотровых окон для контроля положения разъединителей
Изолированные тяги, ловители тяг (безопасность)
Заземление оборудования и агрегатов проводом 16 мм2
Уплотнение дверей IP54
Кронштейн крепления силового кабеля (вводного и отходящего)
Подготовка под телемеханику (положение всех коммутационных аппаратов)
Устройство

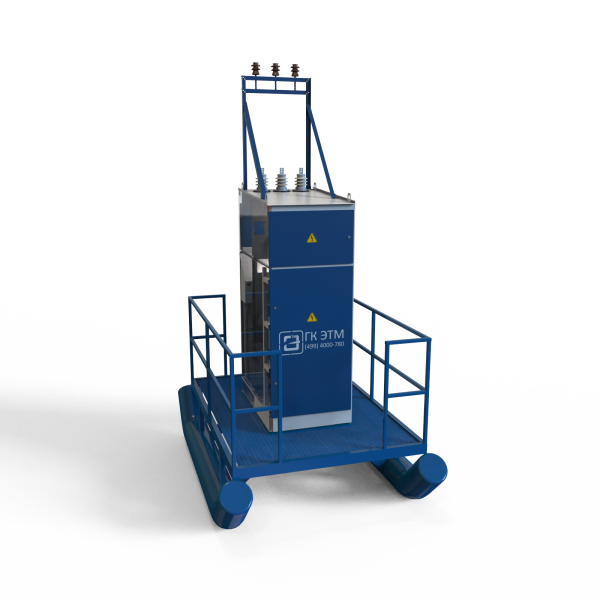

Конструктивно такие отдельно стоящие КРУН состоят из кабины (шкафа) и складной мачты (траверсы).
На мачте расположены опорно-штыревые изоляторы для подключения ячейки и разрядники. Для удобного доступа к ним предусмотрена складная запираемая металлическая лестница.
В кабине, защищенной от пыли и атмосферных осадков, расположено подключенное в соответствии со схемой высоковольтное оборудование. Кабина в стационарном исполнении имеет подставку, а в мобильном исполнении – салазки (сани). Для удобной и безопасной эксплуатации ячейки, кабина разделена металлическими перегородками на части (отсеки). Доступ к оборудованию, смонтированному в них, выполняется через двери, расположенные с разных сторон ячейки.
Принцип работы таких пунктов определяется схемами первичных и вторичных цепей, которые имеют несколько вариантов исполнения. Все ячейки комплектные наружной установки ЯКНО-6 имеют три основных отсека.
Отсек расположения разъединителя
В нем смонтирован разъединитель, имеющий систему блокировок, а также проходные изоляторы, нелинейные ограничители перенапряжения и трансформатор автоматической системы обогрева ячейки. За открывающейся дверью отсека расположена защитная съемная сетка, позволяющая визуально контролировать положение ножей разъединителя.
| Наименование характеристики | Значение |
|---|---|
| Номинальное напряжение (линейное), кВ | 6 |
| Максимальное рабочее напряжение (линейное), кВ | 7,2 |
| Номинальный ток, А | 630, 1000 |
| Номинальный ток главных цепей, А | от 5 до 600 |
| Номинальный ток вспомогательных цепей, А | 1 или 5 |
| Номинальная частота, Гц | 50 |
| Класс точности приборов учёта | 0,5; 0,5S, 0,2, 0,2S |
| Климатическое исполнение по ГОСТ 15150-69 | У1; УХЛ1 |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Срок службы, не менее | 30 лет |
| Условия обслуживания | двухстороннее |
| Номинальный ток отключения, кА | 12,5 |
| Номинальный ток термической стойкости, кА | 12,5 |
| Номинальное напряжение питания вспомогательных цепей, В | ~220 |
| Номинальный ток электродинамической стойкости, кА | 32 |
| Габаритные размеры (ВхШхГ) исполнение кабель/кабель | 2684х1000х1480 |
| Габаритные размеры (ВхШхГ) исполнение ввод и/или вывод воздух | 2915х1000х1480 |
| Вес ЯКНО, кг | 850 |
| Гарантия, месяцев | 30 |
Отсек выключателя
Здесь расположен масляный или вакуумный выключатель с системой блокировок и различным типом привода (электромеханическим или электрическим), трансформаторы вторичных цепей и ограничители перенапряжения. В качестве основного коммутационного оборудования могут применяться аппарутра различных производителей.
Отсек управления и контроля
В нем скомпонованы элементы ручного управления коммутационным оборудованием и съемная панель с устройствами релейной защиты, приборами контроля, устройствами сигнализации и учета потребления активной электроэнергии. Кнопки ручного управления высоковольтным выключателем и указатели положения его контактов вынесены на фасадную панель отсека.
Ячейки комплектные наружной установки ЯКНО-6 сертифицированы. Предусмотрено не только местное управление оборудованием, но и дистанционное. В дополнительном шкафу КВУР может быть расположен трансформатор собственных нужд и конденсаторы.
