Пункты секционирования столбовые ПСС/ЭТМ

Пункт Секционирования Столбовой ПСС-6(10) (реклоузер) – это коммутационный аппарат наружной установки, предназначенный для оперативного включения/отключения воздушных линий и отделения повреждённых участков ВЛ от энергосистемы в случае возникновения аварийных режимов работы. Высокая степень автоматизации ПСС позволяет в кратчайшие сроки локализовать аварию, что, в свою очередь, ощутимо снижает издержки, вызванные недоотпуском электроэнергии потребителям.

Пункт секционирования столбовой ПСС (вакуумный реклоузер) - это энергетическое устройство, устанавливаемое на опорах воздушных и воздушно-кабельных линий электропередач, предназначающееся для увеличения надежности распределительных сетей с различными режимами работы нейтрали, а значит и качества электроснабжения потребителей.

Назначение

Улучшение энергоэффективности распределительной сети реклоузеров осуществляется за счёт:
- автоматического отделения аварийного участка сети (секционирования сетей);
- упрощения поиска аварийного участка в ней;
- выполнения АПВ и ввода резервного питания;
- снижения затрат на модернизацию, строительство и обслуживание электрических сетей.
Устройство позволяет проводить и выполнять диспетчерское управление сетью (выполнить оперативные переключения) в ручном или дистанционном режиме, а также вести коммерческий учет потребления энергии и журнал событий в сети.

Применение

Пункт секционирования столбовой используется на воздушной или комбинированной линии электропередач, а также для подключения к ней электрических двигателей, КТП, складов, дачных поселков и других потребителей. Также вакуумные реклоузеры применяются для питания антигололедных систем ЛЭП.

Устройство

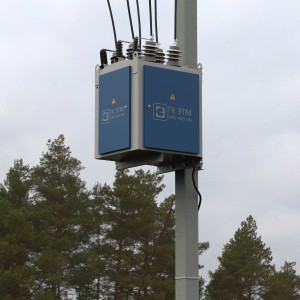

Пункт секционирования столбовой имеет модульное исполнение и состоит из высоковольтного и низковольтного модулей, соединенных через разъемы многожильным кабелем. Они имеют герметичные корпуса, обеспечивающие достаточный уровень защиты расположенного в нем оборудования от воздействия окружающей среды и постороннего доступа.

Высоковольтный (верхний) модуль

В этом коммутационном модуле располагаются: изоляторы, вакуумный выключатель, трансформаторы вторичных цепей, трансформатор собственных нужд, а также ограничители перенапряжений. Вакуумный выключатель имеет небольшие габариты и вес, он не требует постоянного обслуживания, а его конструкция позволяет выполнять коммутации, как в ручном, так и дистанционных режимах.

Низковольтный (нижний) модуль

С помощью такого модуля-шкафа осуществляется управление выключателем, а также релейная защита линий. Здесь также располагаются элементы автоматики, учёта потребления активной энергии, передачи данных, а также система их бесперебойного питания. Схема релейной защиты и тип используемых в ней элементов варьируются в зависимости от количества сторон питания линии и требований Заказчика.
Питание элементов этого модуля выполняется от трансформатора собственных нужд высоковольтного модуля, а при авариях - от источника бесперебойного питания. Для работы при низких температурах возможна установка системы обогрева. Предусмотрен указатель положения контактов выключателя.
Подключение пункта к системам диспетчеризации выполняется через GSM или GPS модем. Обмен данными и настройка реклоузера возможна также через программируемые порты. Управление вакуумным выключателем может выполняться через единую систему телемеханики.
