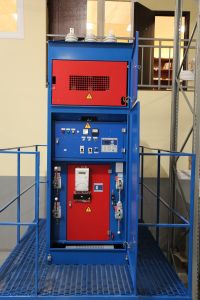

Высоковольтная ячейка карьерная якно/этм с вакуумным выключателем
ГК «Энерготехмонтаж» производит и реализует комплектные распределительные устройства (КРУ) серии ЯКНО (ячейка карьерная наружной установки) с вакуумными выключателями. Оборудование применяется для работы в электрических системах трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ для систем с изолированной или заземленной через дугогасящий реактор нейтралью. При необходимости мы также выполним пусконаладочные работы на вашем предприятии.
Конструктивные особенности устройства

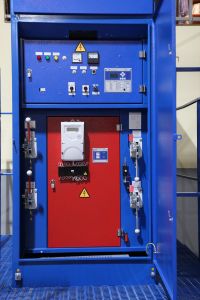

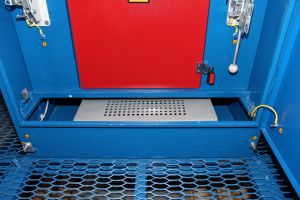

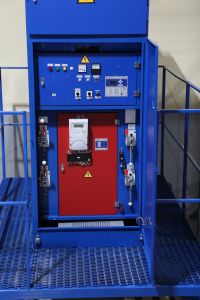

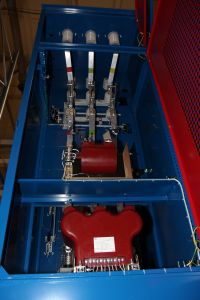

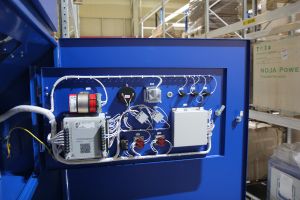

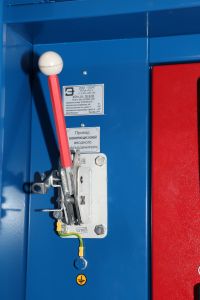

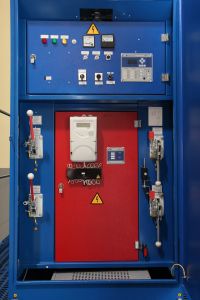

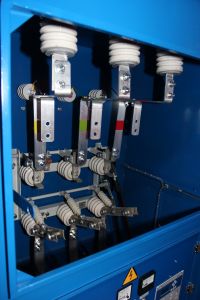

Корпус ячейки ЯКНО изготавливается из гнутого листового металлопрофиля толщиной 2 мм и покрывается порошковой краской. Внутри устройства располагается аппаратура главных и вспомогательных сетей. В отсеке РЗиА размещены рукоятки приводов и аппаратов управления, реле защиты и сигнализации, приборы учета и измерения. Доступ к оборудованию возможен через двери, расположенные с лицевой и задней стороны ячейки.

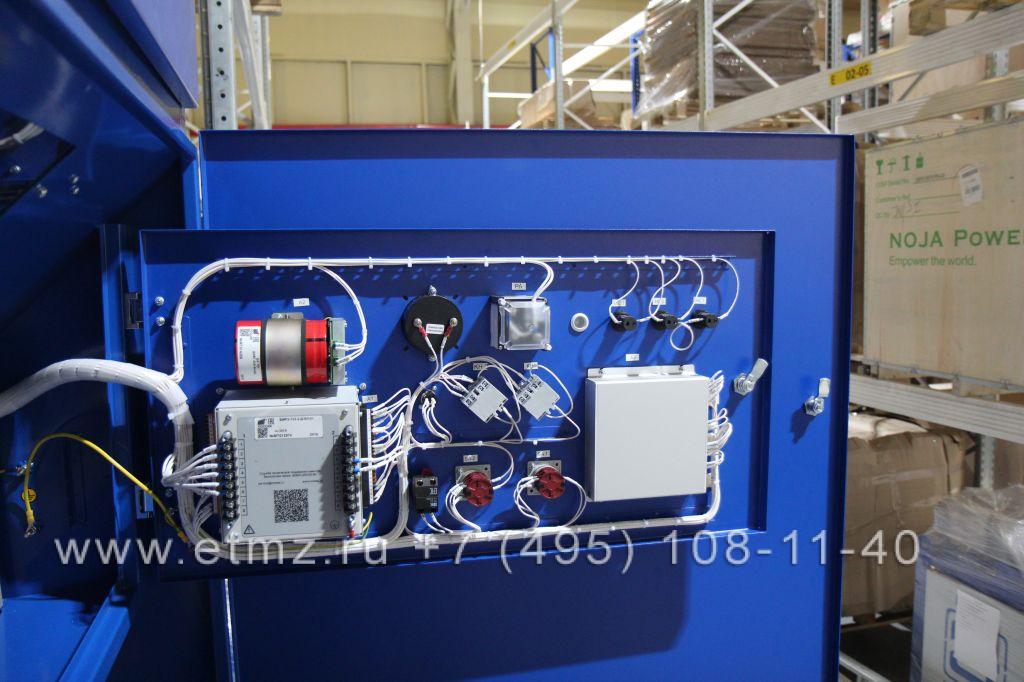

Помимо этого, конструкция ячейки ЯКНО предусматривает отсек для аппаратуры вторичных цепей высоковольтного оборудования. При необходимости зону подключения кабельной сборки и место размещения вакуумного вакуумного выключателя можно разделить металлической перегородкой. Для удобства работы ячейки оборудованы системой внутреннего освещения на 36 В.

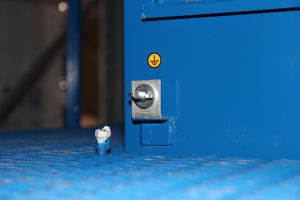

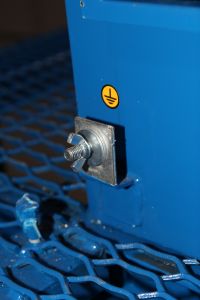

Приборы, установленные в ячейке ЯКНО, заземлены в соответствии с требованиями эксплуатации. Для установки переносного защитного заземления и присоединения к заземляющему устройству на корпусе имеются специальные язычки. Для предотвращения ошибочных действий во время обслуживания ячейки предусмотрен ряд блокировок.

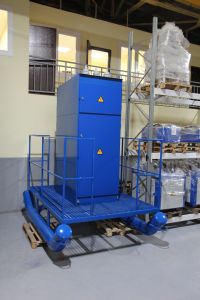

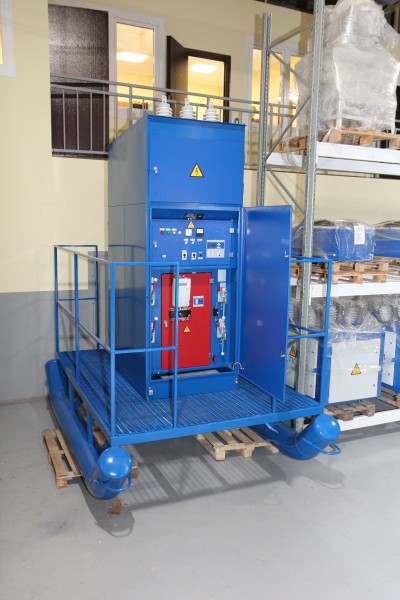

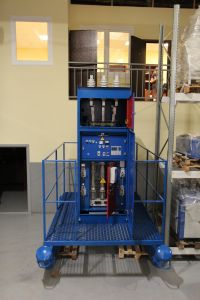

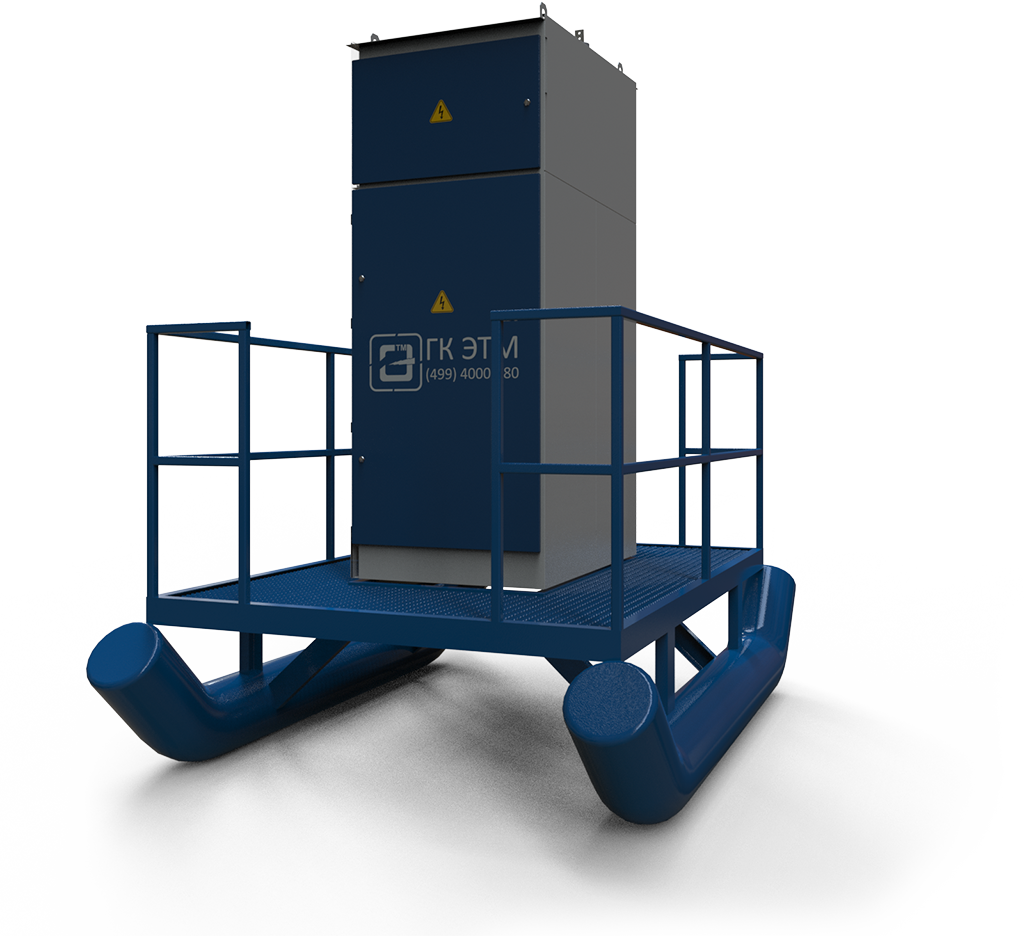

Части и детали ЯКНО соединены посредством врезных шайб в болтовых соединениях. При необходимости устройство может стоять на салазках.
Чертежи и габариты ЯКНО
Конструктивные преимущества КРУН

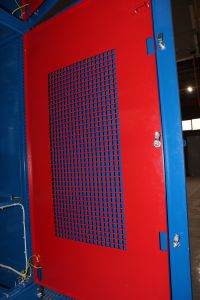

Оснащение сетчатыми дверьми

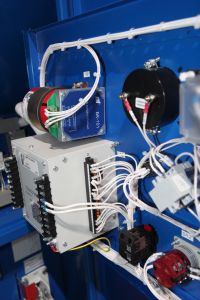

Многожильные провода по ГОСТ в защитной оплётке

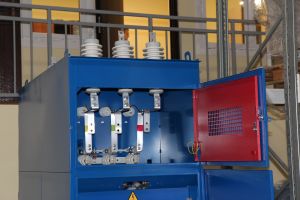

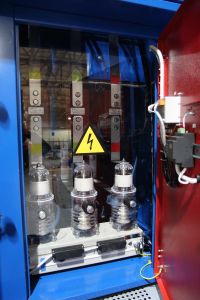

Наличие смотровых окон для контроля положения разъединителей

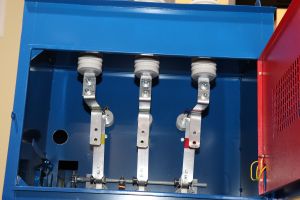

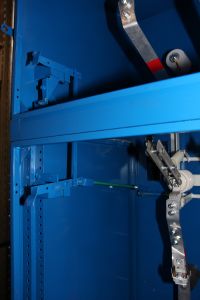

Изолированные тяги, ловители тяг (безопасность)

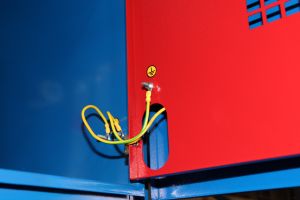

Заземление оборудования и агрегатов проводом 16 мм2
Уплотнение дверей IP54
Кронштейн крепления силового кабеля (вводного и отходящего)

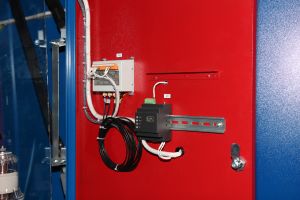

Подготовка под телемеханику (положение всех коммутационных аппаратов)
Условия эксплуатации ЯКНО
Ячейки карьерные наружной установки предназначены для эксплуатации на открытом воздухе в любое время года и имеют для этого необходимые характеристики:
- температура воздуха может составлять -60 °С… +45 °С;
- высота над уровнем моря ― до 1 000 м;
- допустимая влажность ― 75% при +15 °С;
- атмосферное давление ― от 86,6 до 106,7 кПа;
- тип атмосферы, в соответствии с ГОСТ 15150, ― II (промышленная);
- окружающая среда не должна содержать взрывоопасных частиц, агрессивных паров и газов, разрушающих изоляцию и металлы;
- стойкость к сейсмоактивности, в соответствии с ГОСТ 17516.1, ― до 9 баллов по шкале MSK-64.
Преимущества сотрудничества с ГК «Энерготехмонтаж»
 |
 |
 |
| Квалифицированные специалисты | Электротехническая лаборатория | Доставка по России |
|
Поможем выбрать ЯКНО с необходимыми вам техническими характеристиками, объясним особенности работы оборудования. |
Проверяем эффективность работы и безопасность электрооборудования в собственной лаборатории. |
Отправим ваш заказ транспортной компанией в любой населенный пункт страны. |
ГК «Энерготехмонтаж» ― один из лидеров в сфере изготовления, монтажа и пусконаладки электрооборудования среднего напряжения. Предлагаем выгодные условия поставок и возможность дальнейшего обслуживания КРУ, КСО, ЯКНО, КРН и других устройств. Наш телефон: +7 (495) 108-11-40.
