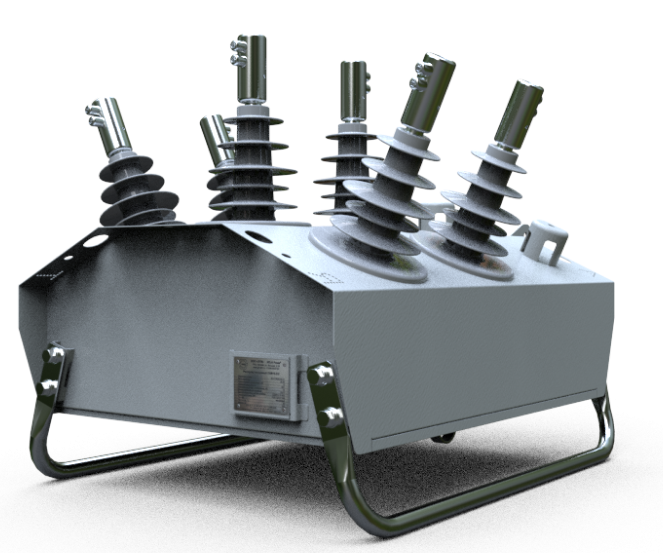

Реклоузер вакуумный РВА OSM

ГК «Энерготехмонтаж» предлагает вакуумные реклоузеры на напряжения 6(10) — 20 - 35 кВ серии OSM. Устройства прошли множество испытаний, все технические характеристики подтверждены тестами и протоколами наиболее авторитетной международной лаборатории KEMA. Также, в настоящий момент, реклоузеры OSM15 и OSM38 находятся в процессе получения аттестации ПАО «Россети». Мы гарантируем надежность и высокую функциональность предлагаемых устройств даже в сложных климатических условиях.

У нас вы можете приобрести следующие типы оборудования:

Особенности устройств

Реклоузеры OSM могут использоваться даже по окончании 30-ти летнего срока эксплуатации. Они оснащены встроенными датчиками напряжения (6 штук) и трансформаторами тока с двойным сердечником (3 штуки), обеспечивающими исключительную точность измерений независимо от условий эксплуатации.

Вакуумные реклоузеры серии OSM являются единственными в своем роде: они имеют корпус из нержавеющей стали, изоляцию из твердого диэлектрика и контроль отвода газов при возникновении дугового разряда внутри корпуса высоковольтного модуля. Благодаря этим техническим решениям удалось добиться максимального срока службы и обеспечить надежную защиту конструкции аппарата.

Шкаф управления реклоузером RC10/RC15 обладает обширным функционалом защит и автоматики. В нём реализованы многие недоступные конкурентам функции:

  • возможность синхронизации источников питания,
  • земляная защита с порогом чувствительности от 200 мА по первичному току,
  • мониторинг качества электроэнергии,
  • защита по гармоникам (с 1-ую по 15-ую).

Устройства могут использоваться в качестве реклоузера, подстанционного выключателя, секционалайзера и даже, синхрофазора с функциями вакуумного реклоузера (совместно со шкафом управления RC-20). С их помощью можно решать любые, даже самые сложные, задачи по защите и автоматизации электрических сетей и удаленных подстанций.

Также одним из их основных достоинств реклоузеров серии OSM является отсутствие необходимости в техническом обслуживании в течение всего срока эксплуатации. Техническая поддержка осуществляется на русском языке в течение не более 24 часов после формирования заявки.

Конструкция реклоузеров OSM

Запатентованная конструкция позволяет контролировать выброс газов при внутреннем коротком замыкании.

Выброс продуктов горения дуги осуществляется вверх. Поэтому, даже после достижения земли, они уже не будут представлять опасность для окружающих объектов и людей. Это подтверждают независимые испытания, проводившиеся перед выпуском реклоузеров OSM в продажу.

При возникновении нештатных ситуаций либо полного исчезновения оперативного питания устройство можно отключить вручную, воздействую на желтое кольцо, расположенное на днище корпуса высоковольтного модуля, с помощью диэлектрической оперативной штанги.

NOJA Power - ГК ЭТМ эксклюзивный дистрибьютор в России и Казахстане

Безопасность Удобство Надежность

Механические синхронизированные сверхбыстрые приводы (магнитная защелка на постоянном ниобиевом магните) обеспечивают синхронное отключение 3-х фаз и безопасность персонала.

Электронная блокировка операций включения доступна в режимах «Живая линия», «Работа на линии» и при  отключении.

Контрольный соединительный кабель оснащен тройным экранированием и защитой от воды, а также разъемами с классом защиты IP67.

Серое порошковое покрытие корпуса реклоузеров снижает риск ослепления водителей ТС на автомагистралях отраженным светом.

Шкаф управления имеет степень защиты IP66, предотвращающую попадание на элементы влаги и пыли.

Интерфейс и меню панели управления полностью на русском языке.

Уникальное мобильное приложение NOJA Power Recloser Application для Android и iOS обеспечивает максимальный комфорт и безопасность эксплуатации реклоузеров.

Модули шкафа управления реклоузера могут быть заменены без использования специальных инструментов всего за 5 минут.

Предусмотрена возможность удаленного обновления прошивки контроллера с целью расширения функционала устройств.

Реклоузеры OSM поддерживают технологию  «Умных сетей» (Smart Grid). Они являются устройствами, выполненными по технологии Plug and Play: в них реализована поддержка протоколов связи DNP3, Modbus, P2P, CMS, IEC60870-5-101, IEC60870-5-104, IEC61850 (сертифицированы на соответствие в ведущих мировых лабораториях).

Ресурс при номинальном токе отключения — 70 циклов В-О (при токе 16 кА) и 120 циклов В-О (при токе отключения 12,5 кА).

Широкий диапазон рабочих температур от -60 °C до +55 °C позволяет использовать реклоузеры в любых климатических условиях.

Механический ресурс устройств — 30 000 операций В-О (в 3 раза выше значений, указанных в отраслевых стандартах).

Шкаф управления оснащен высокопроизводительным контроллером и системой непрерывной самодиагностики.

После потери оперативного питания реклоузер может работать до 120 часов.

NOJA POWER абсолютно безопасен

Высоковольтный модуль OSM полностью безопасен для находящихся рядом людей и имущества при возникновении дугового замыкания внутри корпуса.

NOJA Power - ГК ЭТМ эксклюзивный дистрибьютор в России и Казахстане

Продукты горения дуги выбрасываются в виде газов и мелких частиц вверх, долетая до земли, они уже не представляют опасности.

Управляйте реклоузером из любой удобной точки

При использовании устройства совместно со шкафом управления RC10/RC15/RC20 вы можете осуществлять мониторинг рабочих параметров, изменение групп уставок, ввод-вывод защит и управление вакуумным реклоузером. Достаточно скачать на смартфон или планшет мобильное приложение NOJA Power Recloser Application для Android и iOS и синхронизировать его с устройством.

Шкаф управления RC

В шкаф управления RC10/RC15/RC20 встроен самый большой дисплей среди всех существующих на мировом рынке реклоузеров (19 строк вместо 2—6 традиционно). Экран является графическим и имеет регулируемую подсветку. Интерфейс доступен как на русском, так и на ряде иностранных языков. На дисплее в режиме онлайн отображаются все параметры электросети и все важные события. Шкаф управления RC имеет высокую степень защиты от влаги и пыли — IP66.
  • Аккумулятор
  • Модуль управления выключателем
  • Нержавеющий корпус с антибликовым покрытием
  • Место для документации
  • Релейная защита
  • Панель управления
  • Место для коммуникационного оборудования
  • Блок питания
Простота комммуникации:

Релейная защита поддерживает все используемые в настоящее время протоколы обмена данными (МЭК-101, 104; IEC61850;...) напрямую через порт Ethernet (без использования внешних контроллеров).

Надежный материал:

Корпус шкафа выполнен из высоколегированной нержавеющей стали, допускающей эксплуатацию реклоузера в непосредственном контакте с морской водой.

Бесперебойная работа:

На одном заряде встроенной аккумуляторной батареи реклоузер OSM производит 3600 операций В-О или 5 суток бесперебойной работы.

Панель управления

  • Одно нажатие кнопки переключает между местным и дистанционным режимами управления. Светодиод показывает активный режим.
  • Нажатие кнопки приводит к включению главных контактов реклоузера. Панель должна быть включена для выполнения данной операции.
  • Нажатие кнопки приводит к отключению главных контактов реклоузера. Панель должна быть включена для выполнения данной операции.
  • Одно нажатие кнопки будет переключать активные уставки РЗиА с группы 1 на группу 2 и т.д. до группы 4. Светодиод отображает активную группу. Для подтверждения выбора необходимо нажать кнопку «Ввод»
  • Панель навигации позволяет управлять курсором экрана для выбора пунктов меню.
  • Режим «Живая линия» блокирует операцию включения главных контактов с любого источника. Настройки защиты не могут быть изменены, пока режим активен. Режим может быть деактивирован только с того источника, с которого он был запущен.

Релейная защита

Уникальная система энергосбережения и малое потребление по цепям оперативного тока.
На одном заряде встроенной аккумуляторной батареи реклоузер OSM производит 3600 операций О-В.
Возможность работы от АКБ до 120 часов.
  • Панель RS232P
  • Подключение модуля SIM
  • Ethernet-порт
  • Подключение модуля SIM
  • Подключение модуля IOM
  • Панель USB (CMS)
  • RS232 SCADA Порт
  • IN1
  • IN2
  • IN3
12 стандартных ВТХ

ANSI: EI/VI/I/STI/STEI/LTEI/LTVI/LTI
IEC: EI/VI/I/LTI

Произвольные ВТХ

Уставки по току от 3 до 1280 (МТЗ) или 16000 А (ТО), 1 A шаг

Основные функции:

Направленная ЧТЗЗЗ
Уставки по току от 1 до 80 A, 0.5 A шаг.
Возможно cпециальное исполнение реклоузеров с нижним пределом 0.2 А, 0.1 A шаг
Определение места повреждения (ОМП)
Защита от обрыва фазы ЗОФ (I2/I1)
Защиты по напряжению
Защиты по частоте
Защиты по гармоникам

Дополнительные функции:

Холодная нагрузка
Защита от бросков токов намагничивания
Быстрое изменение цикла АПВ
Блокировка включения при наличии напряжения на стороне нагрузки

Интеграция со SCADA

Реклоузер OSM интегрируется в существующие системы телемеханики (SCADA), используемые электросетями. Реклоузер поддерживает все цифровые протоколы связи и так же имеется возможность использовать напрямую без преобразователей протокол коммуникации МЭК 104 через порт Ethernet.
Протоколы связи:

DNP3 (RS232)
DNP3 (TCP/IP)
IEC 60870-5-101
IEC 60870-5-104
IEC61850
P2P Протокол (между двумя
шкафами управления)
CMS (Для удаленного
подсоединения ПО с ПК)

Основные характеристики:

Напряжение 10 В - 16 В (постоянный ток) 20 Вт постоянной нагрузки 30 Вт с 50% циклом Продолжительное время (до 120 часов) работы без источника оперативного питания 1хUSB для подключения ПК в местном режиме RS-232 LAN (Ethernet) 3хUSB порта

Почему стоит купить вакуумный реклоузер у нас?

image1.png image3.png image2.png

Собственные
монтажные бригады

Современная
электротехническая лаборатория
Доставка высоковольтного оборудования во все города

В нашем штате — только квалифицированные специалисты с опытом работы в данной сфере более 10 лет. Они способны в короткие сроки решить даже самые нестандартные задачи по установке вакуумных реклоузеров.

Все предлагаемое нами оборудование обязательно проходит испытания на соответствие требованиям безопасности и качества.

Среди наших партнеров — популярные транспортные компании. Благодаря этому вы можете заказать высоковольтное оборудование в любой населенный пунктРоссии.

У нас вы можете не просто купить вакуумный реклоузер, но и заказать его профессиональный монтаж и пуско-наладку на объекте. Также мы выполняем техническое обслуживание высоковольтного оборудования. Оставьте заявку на готовое типовое решение с помощью формы обратной связи или обратитесь к нашему менеджеру для согласования деталей нестандартного проекта, позвонив по номеру +7 (495) 108-11-40.
