Выкатной элемент К-37

  • Срок изготовления от 15 дней
  • 90% комплектующих в наличии
  • Предоплата от 30%
  • Гарантия до 5 лет

Расчет стоимости
на Выкатные элементы





Сертификаты и декларации

Многие производители не имеют деклараций о соответствии, а только сертификат.

Обращаем Ваше внимание, что данный вид продукции не может быть использован без декларации о соответствии.

Описание

Выкатной элемент К-37 используется в шкафах КРУ 6-10 кВ как внутренней, так и наружной установки и предназначается для коммутации электроцепей в сетях с изолированной нейтралью. Элемент также широко применяется для ретрофита (переоборудовании) устаревших КРУ с масляными и маломасляными выключателями.
Состав элемента

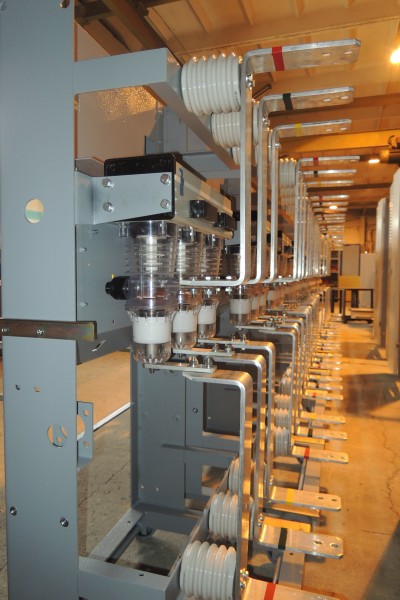

Сборная конструкция выкатного элемента (тележки) включает в себя:
- цельносварное передвижное основание;
- трехполюсный вакуумный выключатель, имеющий электромагнитный привод и магнитную защелку;
- элементы первичных цепей (полимерные или фарфоровые изоляторы, втычные контакты с различным расположением и вылетом). В зависимости от величины номинального тока, шины первичных цепей выполняются из алюминия или меди (в этом случае на них монтируются радиаторы);
- блок управления выключателем, обеспечивающий соединение цепей управления высоковольтным выключателем со схемой релейной защиты и автоматики, а также предотвращающий повторные коммутации (в том числе и автоматические), контролирует неисправности цепи выключателя, сигнализирует об аварийных отключениях.

Предусмотрено несколько исполнений блоков: для схем на выпрямленном (постоянном) оперативном токе (электромеханические и микропроцессорные защиты) и схем на переменном токе. Монтируется блок в отсеке релейной защиты ячейки или на фасаде (фасадном листе) выкатного элемента;
- специальные штепсельные разъемы или розетки под БМВ;
- системы рычагов для взаимодействия с защитным шторочным механизмом шкафа;

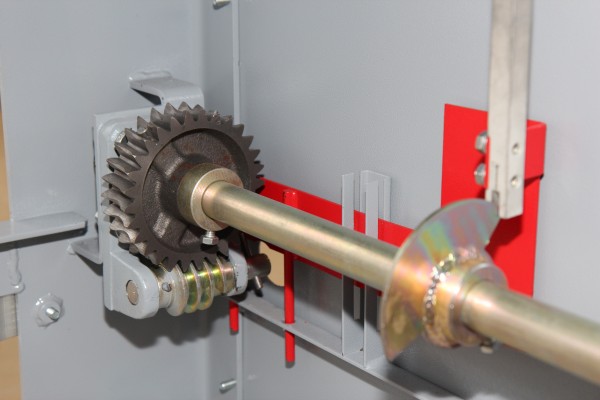

- привод перемещения (вкатывания) тележки, который может быть рычажным или иметь червячный редуктор;
- заземляющие контакты выкатной тележки.
На фасаде элемента К-37 расположены:
- механический блокиратор, предотвращающий выкатывание тележки при включенном выключателе;
- переключатель электронной блокировки;
- кнопка ручного управления контактами выключателя.
Фиксируемые положения

Выкатной элемент К-37 имеет фиксируемых положения:
основное (рабочее), которое обеспечивает коммутацию высоковольтных электроцепей;
контрольное (служащее для проверки оборудования тележки);
Предусмотрено ремонтное, нефиксируемое положение (предназначенное для проведения ремонта и обслуживания оборудования элемента оперативным персоналом).
Для фиксации тележки используется съемный рычаг доводки, помогающий преодолеть усилия вхождения и расхождения контактных групп.
Использование для ретрофита

Замена устаревшего выкатного элемента КРУ-37 на новый - это наиболее быстрый вариант ретрофиттинга устройства, не требующий значительных трудозатрат и долгосрочного отключения потребителей.

Новый выкатной элемент по своим габаритам и присоединительным размерам выполняется в соответствии с заменяемым. При такой модернизации совершенствуется механизм имеющихся в КРУ блокировок, что позволяет участвовать обновленной ячейке в системе блокировок подстанции. Старый выкатной элемент в этом случае используется в качестве резервной тележки.
