Аналог реклоузеров Smart REC35: Почему OSM38 — лучшее решение для модернизации сетей 35 кВ

Рынок оборудования для автоматизации распределительных сетей 35 кВ в России долгое время был плотно ассоциирован с продуктами под брендом «Таврида Электрик», в частности с серией реклоузеров Smart REC35. Это надежные аппараты, доказавшие свою эффективность. Однако развитие технологий и требования импортозамещения заставляют заказчиков искать более совершенные аналоги с расширенным функционалом, высокой точностью измерений и современными коммуникационными возможностями.

Компания «Энерготехмонтаж» предлагает прямую альтернативу — реклоузер OSM38 в комплекте со шкафами управления RC20.

1. Измерения и точность: Трансформаторы тока вместо катушек Роговского

Точность измерений — основа правильной работы защит и учета электроэнергии.

• Smart REC35: Использует катушки Роговского. Это решение работает, но имеет ограничения по точности в нижнем диапазоне токов и требует дополнительной обработки сигнала.

• OSM38: В полюса встроены полноценные трансформаторы тока с двойным сердечником (2500/1). Это дает огромное преимущество:

  • Высочайшая точность во всем диапазоне — от 0,2 А до 16000 А.

  • Нет необходимости в установке дополнительных преобразователей.

  • Встроенная защита: при отключении кабеля от шкафа управления токовые цепи автоматически закорачиваются, исключая опасное напряжение на вторичных цепях и повреждение оборудования.

2. Коммуникации и SCADA: Поддержка всех протоколов «из коробки»

Интеграция в существующие диспетчерские системы — головная боль любого энергетика.

• Smart REC35: Поддерживает стандартные протоколы, но для работы с некоторыми современными системами могут потребоваться дополнительные шлюзы или конвертеры.

• OSM38 (наш аналог): Шкаф управления RC имеет встроенную поддержку всех актуальных протоколов без преобразователей:

  • МЭК 60870-5-101/104

  • DNP3 (сертифицирован TUV)

  • МЭК 61850 (MMS и GOOSE) — стандарт цифровых подстанций.

  • NTP, FTP, а также P2P — прямое общение между реклоузерами для реализации АВР без участия центрального сервера.

Более того, шкаф RC20 — это новейшая разработка с функциями синхрофазора (PMU), позволяющая видеть переходные процессы в сети с высочайшей детализацией (до 256 измерений за цикл и анализ до 63 гармоник), что недоступно для устаревших аналогов.

3. Управление и мониторинг: Со смартфона и с ПК

Современный инженер должен иметь доступ к данным в любой точке.

• Smart REC35: Требует наличия специализированного ПО на стационарном компьютере диспетчерской.

• OSM38: Позволяет управлять режимами работы и контролировать параметры через смартфон на Android/iOS. В комплекте поставляется передовое ПО:

  • CMS — гибкая настройка и эмуляция режимов.

  • PQS — анализ качества электроэнергии и осциллографирование.

  • SGA — настройка Smart Grid автоматики.

4. Энергонезависимость и удобство монтажа

• Smart REC35: Имеет стандартные показатели потребления.

• OSM38: Уникальная система энергосбережения позволяет аппарату работать до 5 суток от встроенной АКБ или выполнить до 3600 циклов «Включено-Отключено» без внешнего питания. Это критически важно при потерях питания на линии.

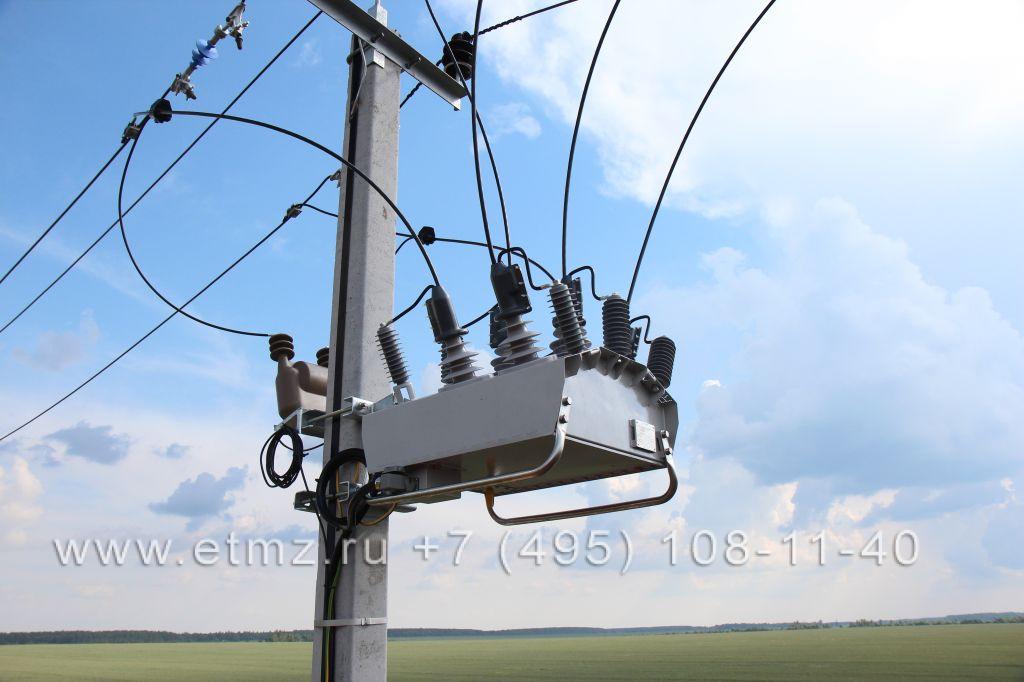

• Монтаж: OSM комплектуется различными типами разъемов (под стандарт NEMA, под наконечник до 240 мм², под адаптеры для кабеля), что упрощает установку как на опорах ЛЭП, так и на подстанциях. Высоковольтные выводы дополнительно изолируются термоусаживаемой трубкой для увеличения длины пути утечки.

Сводка по защитам и автоматике

Функционал защит в OSM38:

• 6 ступеней МТЗ и ОЗЗ (с направлением и АПВ).

• Защита от обрыва фазы (ЗОФ).

• Чувствительная защита от замыканий на землю (от 0,2А).

• Защиты по напряжению (повышение/понижение/смещение нейтрали).

• Частотные защиты и защита от гармоник.

• Свободно программируемая логика.

Вывод

Если вы ищете аналог реклоузеров Smart 35 для нового строительства или замены морально устаревшего оборудования, OSM38 с RC20 от ГК «Энерготехмонтаж» — это выбор в пользу технологий будущего.

Вы получаете:

1. Абсолютную безопасность персонала (испытания KEMA).

2. Эталонную точность измерений (трансформаторы тока 2500/1).

3. Тотальную цифровизацию (МЭК 61850, GOOSE, синхрофазоры).

4. Мировое качество (эксплуатация в 90 странах, более 150 протоколов KEMA).

Переход на OSM — это не просто замена оборудования, это переход на новый уровень управления распределительной сетью.
