Пункт коммерческого учёта ПКУ/ЭТМ

Производcтво надёжных ПКУ с гарантией приёмки энергонадзором

Рассчитать стоимость

18шт

Среднемесячная отгрузка

95%

Комплектующих из наличия

04дня

Срок изготовления в случае средней загруженности производства

16лет

Срок поверки комплектующих

Рассчитайте стоимость ПКУ
ответив всего на несколько вопросов

Онлайн

Сергей Ельцов

Вопрос 1 из 8
Онлайн

Сергей Ельцов

Номинальное напряжение:

Нажмите на вариант ответа и переходите к следующему вопросу
далее
Выберите 1 вариант ответа и жмите кнопку "Далее"

Преимущества ПКУ/ЭТМ

Нажмите на плюс или выберите их списка

Латунные шпильки
Неокисляющийся контакт обеспечивает надёжный контур заземления.
Оцинкованные площадки под ОПН
Не ржавеют и не окисляются со временем. Обеспечивают низкое переходное сопротивление. Оборудование надёжно защищёно от перенапряжений.
Отбортовка ответной части корпуса
Даже в случае просыхания уплотнения, обеспечит надежную герметизацию корпуса ПКУ
Термопечать на кембриках
Вторичные цепи промаркированы кембриками с термопечатью. Не стираются и не выцветают со временем, в отличии от написанными шариковой ручкой.
Провода по ГОСТ
Провода многожильные по ГОСТ 2,5 мм размещены в оплётке. В отличие от проводов выполненным по ТУ соответствуют заявленным характеристикам и требованиям ПУЭ.
Провода меньшего сечения приводят к нагреву, повреждению изоляции и короткому замыканию.
Уплотнение из вспененного пенополиуретана
Отсутствие уплотнителя по контуру дверей высоковольтного модуля ПКУ и шкафа учёта приводит к попаданию внутрь корпуса пыли и влаги, что рано или поздно приводит к короткому замыканию внутри
Комплект крепления - горячий цинк
Комплекты крепления покрыты методом горячего цинкования. Нет коррозии, высокое качество, надёжность в течение многих лет эксплуатации.
Метизы КП 8,8 по ГОСТу
Метизы оцинкованные - класс прочности (КП) 8,8 по ГОСТу. Обеспечивают надежное болтовое крепление.
Многие производители используют КП - 5,8 метизы растягиваются, теряю крепежные свойства, приводит к выходу из строя оборудования.
Контактная электропроводящая смазка
Уменьшает сопротивление и нагрев переходных контактов, что увеличивает безаварийную работу оборудования
Возвышенная площадка
Площадка, паронитовая прокладка и герметик обеспечит максимальную гидроизоляцию стыка корпуса и изолятора.
Порошковая окраска корпуса
Стойксть к коррозии, долгий срок службы корпуса ПКУ.
Видеообзор на ПКУ
Рассказываем как мы подходим к сборке оборудования
Задайте вопрос, мы онлайн

Персональная онлайн презентация

За 3 минуты расскажем и покажем наш завод и оборудование

Покажем все как есть

  • cклад готовой продукции
  • склад комплектующих
  • цех первичной сборки
  • цех вторичной сборки
  • лабораторию
Заказать онлайн презентацию

Заказать онлайн презентацию

Укажите свои контакты и эксперт проекта свяжется с Вами в первую свободную минуту

Обычно мы перезваниваем в течении 3 минут

Нажимая кнопку вы соглашаетесь с условиями
Политики конфиденциальности

Единственный в России ПКУ

с самонесущим корпусом без использования морально устаревших комплектов креплений.

  • Меньше вес и объем ПКУ.
  • Лучшая развесовка на опоре.
  • ПКУ/ЭТМ не выходит за границы Европаллеты.
  • Дешевле перевозка и хранение.
Корпус ПКУ с 300% запасом прочности
за счёт своей самонесущей конструкции
  • Сроки монтажа сокращаются в 2 раза.
  • ПКУ сразу монтируется на опору.
  • Время монтажа 60 минут.
Заказать ПКУ

Заказать ПКУ

Укажите свои контакты и эксперт проекта свяжется с Вами в первую свободную минуту

Обычно мы перезваниваем в течении 10 минут

Нажимая кнопку вы соглашаетесь с условиями
Политики конфиденциальности

Шкаф учета ПКУ/ЭТМ

Изготовлен из ударопрочного полиэстера, армированного стекловолокном, и имеет лучшие характеристики, чем металлический.

  • Не ржавеет и не гниет
    Материал корпуса: SMC-реактопласт (полиэстер), армированный стекловолокном.
  • Не горит
    Класс пожаростойкости (UL94): навысший (V0). Сопротивление максимальной температуре: 960°С (не поддерживает горение).
  • Не требует заземеления
    Согласно ПУЭ (ст. 1.7.87) и ГОСТ Р МЭК 536-94 (пункт 3.3) - корпуса не требуют создания заземляющего контура/заземления.
  • Защита от поражения
    Класс защиты от поражения электрическим током: II (двойная усиленная изоляция).

Технические характеристики

Технические характеристики

Наименование характеристики

Значение

Номинальное напряжение (линейное)

10 кВ

Максимальное рабочее напряжение (линейное)

12 кВ

Номинальный ток главных цепей

от 5А до 600 А

Номинальная частота

50 Гц

Односекундный ток термической стойкости

от 0,4кА до 40 кА

Номинальный ток электродинамической стойкости

от 1кА до 102 кА

Показать все характеристики

Срочное изготовление

Пункта коммерческого учета пку

ЗВОНИТЕ
За 1 день
Из комплектующих на нашем складе
Заказать ПКУ за 1 день

Заказать срочное изготовление ПКУ

Укажите свои контакты и эксперт проекта свяжется с Вами в первую свободную минуту

Обычно мы перезваниваем в течении 3 минут

Нажимая кнопку вы соглашаетесь с условиями
Политики конфиденциальности

Собираем надежное оборудование

Сертификаты и декларации

Многие производители не имеют деклараций о соответствии, а только сертификат.
Обращаем Ваше внимание, что данный вид продукции не может быть использован без декларации о соответствии!

Документация
  • Паспорт изделия
  • Паспорта комплектующих (оригиналы)
  • Руководство по эксплуатации
  • Сертификат и декларации
  • Схемы вторичных цепей
  • Инструкция по монтажу

Наше производство выпустило более
5000 штук единиц продукции,
Будьте уверены, мы изготовим Вам надежное
электрооборудование без задержек.

Буравков Сергей Михайлович
Генеральный директор ГК Энерготехмонтаж

Факты в цифрах

  • 2009 год основания компании
  • 5241 единиц отгружено
  • 51 сотрудников в компании

Отзывы наших клиентов

Наши клиенты

Наши партнеры за 14 лет работы. Спасибо вам за доверие.

ВОСТОЧНАЯ ГОРНОРУДНАЯ КОМПАНИЯ
Реклоузер 35 кВ
19.06.20
ДРСК
ПКУ
07.07.2022
Газпромнефть
Реклоузер 35 кВ
Транснефть
ПКУ, КРУН, ПСС, Реклоузеры
УАЗ
КРУН
Интер РАО
Выкатные элементы
Атомфлот
Реклоузер 35 кВ
ПРЕОБРАЖЕНСКНЕФТЬ
ПКУ
МОСОБЛЭНЕРГО
ПКУ, ПСС, КРУН
ТАТНЕФТЬ
Реклоузер 35 кВ
Россети
ПКУ, ПСС, Реклоузеры
Эльстер Метроника
ПКУ
РСК Ямала
Реклоузеры
ГОСЗНАК
Ретрофит ячеек
ОБЛКОМУНЭНЕРГО
ПКУ, ПСС, Реклоузеры OSM
ОБОРОНЭНЕРГО
ПКУ, ПСС, Реклоузеры OSM
Мантрак Восток
Ячейки КСО
ВОЛЬФРАМ
ПКУ, ПСС
Великолукский мясокомбинат
ПСС
РОСНЕФТЬ
ПСС, Реклоузеры

Карта отгрузок ПКУ

Пункт коммерческого учета ПКУ-10 учета позволяет организовать дистанционный коммерческий (расчетный) учет потребления электрической энергии в воздушных сетях напряжением 10 кВ. Это устройство используется для передачи параметров электрических сетей на пункты диспетчерского контроля и в качестве узла автоматизированной системы контроля и учета электрической энергии.
Преимущества использования

Такой пункт высоковольтного учета позволяет:
- организовать непрерывный учет и тарификацию потребления электрической энергии на границе балансового разграничения сетей между собственниками;
- снизить затраты сбытовых компании на обслуживание электросчётчиков, установленных у конечных потребителей;
- выявить случаи несанкционированного отбора электрической энергии.

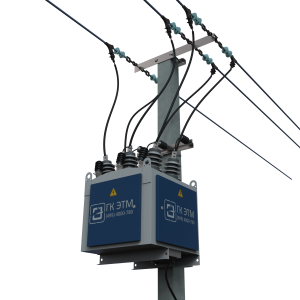

Пункт ПКУ-10 легко монтируется на опору ЛЭП и не требует наладки перед использованием. Устройство имеет большой эксплуатационный ресурс, не нуждается в постоянном обслуживании и проведении ремонтов во времени эксплуатации, устойчиво к воздействию окружающей среды. Запираемые двери модулей исключают доступ посторонних лиц к оборудованию.

Конструктивное выполнение

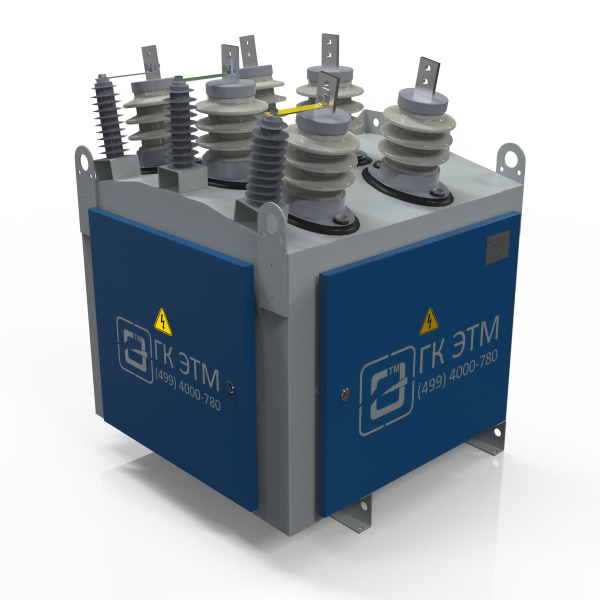

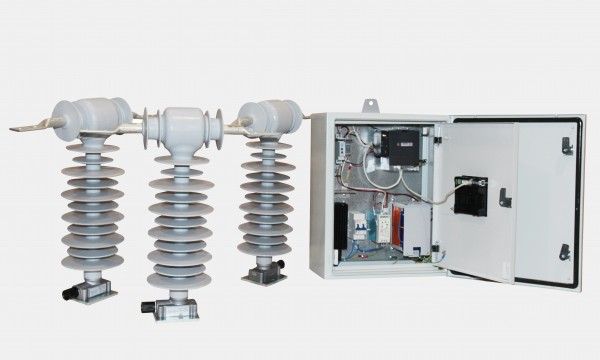

Пункт коммерческого учета ПКУ-10 включает в себя: высоковольтный шкаф (модуль измерений) и низковольтный модуль управления. В комплект поставки также входят: соединяющий модули кабель в защитной оболочке или с защитным коробом, система крепления пункта на опоре линии электропередач. Пункты ПКУ-10 могут комплектоваться дополнительным оборудованием с системами крепежа: линейными разъединителями, ограничителями перенапряжения или разрядниками, а также элементами антирезонансной защиты.

Высоковольтный шкаф

Этот модуль предназначен для преобразования параметров электрической сети в измерительные сигналы для счетчика. Количество трансформаторов тока и напряжения определятся выбранной Заказчиком схемой измерений. Вторичные обмотки этих трансформаторов используются для питания оборудования модулей.
Герметичный металлический корпус шкафа с антикоррозийным покрытием имеет дренажные сливы, отверстия для строповки и крепления, гермоввод для соединительного кабеля.

Модуль управления

Здесь смонтировано оборудование для учета потребленной энергии и передачи информации на пункт диспетчеризации. Состав оборудования в модуле определяется Заказчиком и может включать в себя: счетчик электроэнергии, проходную испытательную коробку, автоматические выключатели, автоматическую систему обогрева, модуль питания оборудования, устройство передачи данных по беспроводным сетям или через волоконно-оптическую линию, антенну для модема.
Металлический шкаф с антикоррозийным покрытием имеет две двери, что позволяет организовать несколько уровней допуска к оборудованию. Первый уровень - для снятия текущих показаний счетчика через смотровое окно. Второй уровень - для доступа обслуживающего персонала ко всему оборудованию модуля.
