Производство БКТП

Блочные комплектные трансформаторные подстанции (БКТП) играют ключевую роль в энергоснабжении промышленных предприятий, жилых комплексов и инфраструктурных объектов. Они обеспечивают преобразование и распределение электроэнергии, гарантируя стабильность и безопасность работы электрических сетей. Производство БКТП — сложный технологический процесс, требующий строгого соблюдения нормативов, применения качественных материалов и точного инженерного расчета. В данной статье рассмотрим основные этапы изготовления БКТП, применяемые технологии и ключевые аспекты контроля качества.

Проектирование БКТП

Производство начинается с разработки проектной документации, которая включает электрические схемы, компоновку оборудования, расчет нагрузок и выбор компонентов. На этом этапе учитываются требования заказчика, условия эксплуатации (климат, сейсмичность, уровень влажности) и нормативные стандарты (ГОСТ, ПУЭ, МЭК).

Инженеры определяют мощность трансформатора, тип распределительных устройств (РУ), систему защиты и автоматики. Современные проекты часто включают цифровые системы мониторинга, позволяющие дистанционно контролировать параметры работы подстанции.

Подготовка корпусов и металлоконструкций

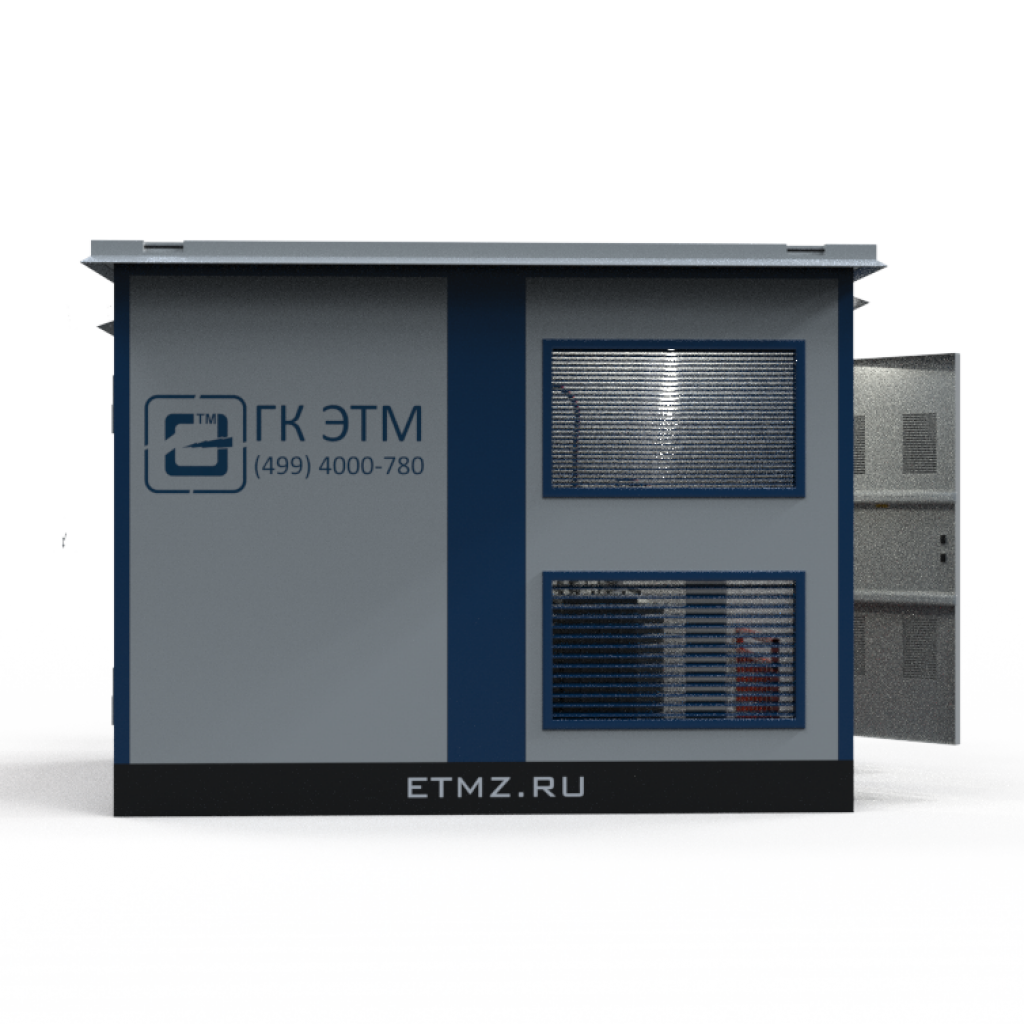

БКТП изготавливаются в виде блок-модулей, которые могут быть выполнены из стали или алюминия. Корпуса должны обеспечивать защиту оборудования от внешних воздействий — пыли, влаги, механических повреждений.

Процесс производства корпуса включает:

• Раскрой металла по чертежам с использованием лазерных или плазменных резаков.
• Сварку каркаса и обшивки с последующей антикоррозийной обработкой (грунтовка, покраска порошковыми составами).
• Установку дверей, вентиляционных решеток, уплотнителей для обеспечения степени защиты IP54 и выше.

Для эксплуатации в северных регионах корпуса утепляются, оснащаются обогревом и дополнительной гидроизоляцией.

Комплектация электрооборудованием

Сердцем БКТП является силовой трансформатор, который может быть масляным или сухим, в зависимости от требований безопасности. Параллельно подбираются:

• Распределительные устройства (ячейки вводные и отходящих линий).
• Коммутационная аппаратура (выключатели, разъединители, контакторы).
• Устройства защиты (реле, предохранители, ограничители перенапряжений).
• Системы автоматики и диспетчеризации (контроллеры, датчики, GSM-модули).

Оборудование размещается внутри корпуса согласно схеме, с соблюдением безопасных расстояний и удобства обслуживания.

Монтаж и сборка

Сборка БКТП проводится на специализированных участках, оснащенных подъемными механизмами и испытательными стендами. Монтаж включает:

• Установку трансформатора на виброизолирующие опоры.
• Подключение шин и кабелей с обязательной маркировкой.
• Монтаж заземляющего контура для защиты от коротких замыканий.
• Настройку систем вентиляции и охлаждения.

Особое внимание уделяется качеству соединений — болтовые контакты затягиваются с определенным моментом, места подключения обрабатываются токопроводящей пастой.

Испытания и проверка качества

Готовая БКТП проходит комплекс испытаний:

• Электрические проверки — измерение сопротивления изоляции, испытание повышенным напряжением, проверка срабатывания защиты.
• Механические тесты — оценка надежности дверей, замков, креплений.
• Тепловизионный контроль — выявление перегревающихся узлов под нагрузкой.
• Проверка на соответствие ТУ и ГОСТ — подтверждение маркировки, комплектности, параметров.

Только после успешного прохождения всех испытаний подстанция получает паспорт и разрешение на поставку.

Транспортировка и монтаж на объекте

БКТП поставляются в собранном виде или модулями, что ускоряет ввод в эксплуатацию. Перевозка осуществляется спецтранспортом с креплением от смещения. На месте выполняется:

• Установка на подготовленный фундамент.
• Подсоединение к внешним сетям.
• Пусконаладочные работы и обучение персонала.

Заключение

Производство БКТП — высокотехнологичный процесс, объединяющий инженерные знания, современные материалы и строгий контроль. Качественная подстанция обеспечивает бесперебойное энергоснабжение на десятилетия, минимизируя риски аварий. Развитие smart-технологий и экологичных решений открывает новые перспективы для отрасли, делая БКТП еще более надежными и экономичными.
